| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 10 セット / 月 |

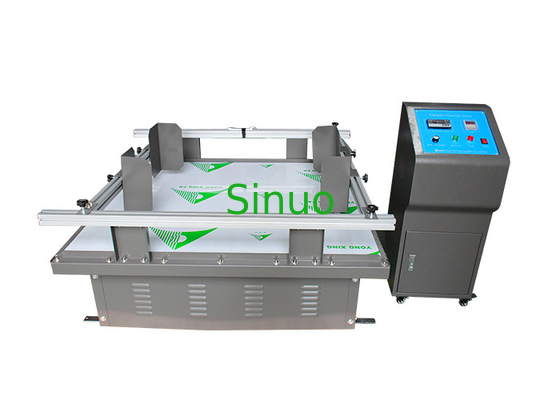

輸送シミュレーション振動テーブル 電気磁気振動テーブル テストマシン
製品概要
"振動テーブル"としても知られるシミュレーション輸送振動テーブルは,自動車輸送中に製品が騒動する際に発生する損傷をシミュレートする.製品が環境の振動に耐えるかどうかを確認する電子,機械,電気,光電子,自動車,おもちゃ,および他の研究,開発,品質管理,製造産業に適しています.製品品質と信頼性を向上させるための珍しいテストマシンです.
シミュレーション輸送振動テストベンチは,おもちゃ,電子機器,家具,プレゼント,陶器,通信,機器,コンピュータ,自動車部品など,振動テストに適しています.輸送効果や耐久性の均一性を検査する.
この機械は,ヨーロッパとアメリカの類似の機器の再編,回転振動,欧州とアメリカの輸送基準に沿って, EN71 ANSI,UL,ASTMISTAおよび他の試験基準.
試験目的
この機械は,実験で制御された振動シミュレーションの連続で,製品がライフサイクル中の輸送または振動環境要因のテストに耐えられるかどうかをテストします.また,製品設計と機能基準の要件を決定することができます統計によると デザインレベルを3%改善すれば リサイクル量を20%増加し 余計な費用を18%削減できます
1構造の強さ
2絆を緩める
3材料の磨きを防ぎます
4部品の損傷
5電子部品の接触が悪い
6短回路と間隔的な不安定性
7各パーツの標準値の偏差
8シミュレーションされた輸送振動テーブルは,欠陥のあるパーツを事前にスクリーニングします.
9部品,構造,包装,輸送プロセスとの共鳴関係を見つけ,共鳴因子を改善する.
模擬輸送振動試験台の要求事項は,製品の信頼性を確認し,工場を出る前に欠陥のある製品をスクリーニングすることです.欠陥のある製品の不具合分析を評価し,高水準の信頼性の高い製品になる.
主な技術パラメータ
1最大試験負荷:0〜300kg
2周波数範囲: 100 ~ 300rpm
3幅範囲: 1インチ (25.4mm)
4振動モード:回転型 (通常馬型として知られる)
5シミュレーション速度: 25~40km/h
6テーブルサイズ: 1100×1300mm
7護線1200ミリ
8制御モーター: AC変頻モーター
9試験台の寸法: 1100×1380mm
10制御箱のサイズ:370 × 350 × 910mm
11電源電圧 AC220V 50Hz
12機械の重量: 約550kg
振動試験の入門
1. 試験用品を通常の輸送で振動試験台に置く. テーブルからジャンプを防止し,方向を維持するために,振動試験台をロープで囲むことができる.;
2振動周波数は,テーブルから商品を揺らすのに十分で,金属シートはサンプルとテーブルの間に挿入できます.標本の最も長い縁の隙間を歩くことができます (金属シートの厚さは1.5mm,幅は50mm (選択可能)
|
試験速度 CPM |
対応周波数 Hz |
試験時間 M |
|
150 |
2.5 |
95 |
|
180 |
3.0 |
79 |
|
210 |
3.5 |
66 |
|
240 |
4.0 |
60 |
|
270 |
4.5 |
53 |
|
300 |
5.0 |
48 |
環境要求
1施設内の温度: 5°C~+28°C (24時間間の平均温度 ≤28°C)
2相対湿度 ≤85%RH
3電力供給条件:単相三線
4圧域 AC220V
5周波数の許容波動範囲: (50±0.5) Hz
6PGNDケーブルの接地抵抗は4オーム未満です
7使用者は,装置の設置現場で,対応する容量の空気または電源スイッチを設定し,スイッチは装置の使用のために独立したものでなければなりません.
