MOQ: | 1 |
価格: | Negotiable |
標準パッケージ: | 合板の箱 |
配達期間: | 30日 |
支払方法: | T/T |
供給能力: | 10セット/月 |

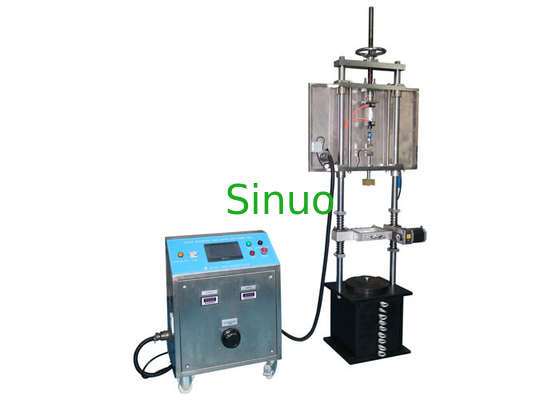

電気工具 IEC 60745-2 のための電気ハンマーの耐久性衝撃試験装置
電気ハンマー耐久衝撃試験装置の製品情報:
規格: IEC 60745-2-1: ドリルおよびインパクトドリルに関する特定の要件、第 17 条。IEC 60745-2-6: ハンマーに関する特別要件、第 17 条および図 103。
用途:手持ち式電動機の耐久性試験に使用できます。
電動工具の電力は2.5KW以下です。
試験サンプル:電動ハンマー、電動ドリル、インパクトドリル
特徴: IEC 607465-2-6 図 103 要件に準拠した試験装置は、ハンマーまたはドリルに負荷をかけて断続的に動作させ、電動ハンマーまたはドリルの通常の使用中に電気的または機械的危険が現れるかどうかを確認します。
機器のコンポーネントは次のとおりです。
1、PLCを含む電気制御キャビネット、7インチタッチスクリーン、コントロールパネル、負荷(電圧0-250V調整可能、電圧と電流表示);
2、図 103 に示すような機械装置。インパクト ヘッド、鋼板、固定具を含む 360 キログラムの鋼鉄ベースが含まれています。
電気ハンマー耐久衝撃試験装置の試験機能:
1. 無負荷テスト:ドリル専用モードのハンマーを含むすべてのハンマーは、図 103 に示すように試験装置に垂直に取り付けられ、1.1 倍の定格電圧で 12 時間動作し、その後 0.9 倍の定格電圧で 12 時間動作します。各サイクルは、30 秒の動作期間と、ツールのスイッチをオフにしたままにする 90 秒の休止期間で構成されます。試験中、各試験電圧でハンマーを 3 つの異なる方向 (水平、垂直、垂直) に置き、ツールの各位置の稼働時間は約 4 時間です。
2.負荷テスト:ドリル専用モードのハンマーを含むすべてのハンマーは、図 103 に示すように試験装置に垂直に取り付けられ、定格電圧または定格電圧範囲の平均値で、それぞれ 6 時間の 4 周期で動作します。これらの周期間の間隔は少なくとも 30 分です。
これらのテスト中、ハンマーは断続的に操作され、各サイクルは 30 秒の操作期間と、ツールのスイッチをオフにしたままにする 90 秒の休止期間で構成されます。
テスト中、衝撃機構の安定した動作を保証するための軸方向の力が、弾性媒体を介してハンマーに加えられます。
工具のいずれかの部分の温度上昇が 12.1 の試験中に決定された温度上昇を超える場合、強制冷却または休止期間が適用され、休止期間は指定された使用時間から除外されます。
電気ハンマー耐久性衝撃試験装置の技術パラメータ:
いいえ。 | アイテム | 仕様 |
1 | 電源 | 220V/50Hz |
2 | 空気源 | 5~8バール |
3 | 電気制御 | PLCと7インチのタッチスクリーン |
4 | 負荷電圧 | 0~250V調整可能、電流表示 |
5 | 無負荷回転角 | 0°、90°、180°、時計回りまたは反時計回りに手動制御できます |
6 | 無負荷回転数 | 0~360°/秒、プリセット |
7 | 電源投入時間 | 0~999.9秒、プリセット |
8 | 電源オフ時間 | 0~999.9秒、プリセット |
9 | 試験時間 | 0~9999h、プリセット |
10 | 合計テスト時間 | 0~9999h、プリセット |
11 | インターバル時間 | 0~9999分、プリセット |
12 | 負荷圧力 | 100、125、150、175、200、250、300、350、400Nプリセット |
13 | インパクトヘッド | 0.7、1.4、2.3、3.4kg (接続ハンドルを含む)、表 101 に従って使用 |
14 | 鋼球 | Φ38mm |
15 | 鋼板 | 100、140、180、220mm、表101に従って使用 |
16 | ゴム板 | 4個セット、スチールプレートとスチールベースとのマッチング |
17 | スチールベース | 基本重量90kg、30kgウェイト9個装備 |
18 | 装置寸法 |
制御盤 600mm*400mm*750mm、約100kg テストラック 400mm*400mm*2000mm、約450kg |
