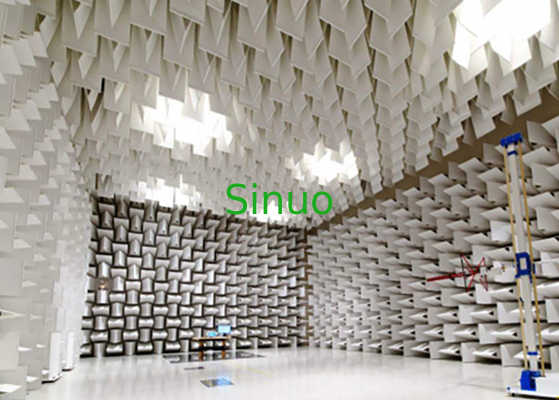

3m 5m 10m電波暗室ラジオ暗室EMC室半無響暗室
基準と条項:
IEC 61000-4-3 / GB T17626.3「電磁両立性(EMC)–パート4:テストおよび測定手法セクション3 –放射、無線周波数、電磁界耐性テスト」
EN 55022「情報技術機器-電波障害特性-測定の限界と方法」
CISPR 22 B(30MHz-1GHz)「情報技術機器-電波障害特性-測定の限界と方法」
CISPR 16-2-3(1GHz-18GHz)「無線妨害およびイミュニティ測定装置および方法の仕様-パート2-3「妨害およびイミュニティの測定方法-放射妨害波測定」
応用:
主に放射干渉(EMI)および放射感度(EMS)測定のためのオープンフィールドテスト条件のシミュレーション。
テスト原理:
半無響暗室(半無響室、SACと呼ばれる)に属するEMC暗室とも呼ばれ、主に静的ゾーンのシミュレーションオープンフィールド、シールド効果、正規化されたサイト減衰、フィールド均一性、サイト電圧定在波比、他のパラメーターのパフォーマンス。
構造:
EMC暗室は通常、メインの鉄骨構造、シールド本体、ウェーブフィルター、空調換気導波管(風の入口と出口の導波管に分割)、シールドドア、吸収材、照明、インターフェイスボード、高床、ターンテーブル、アンテナタワーで構成されます、コントローラー、監視システム、煙探知システム、配電システム。
さまざまな電波暗室:
1m自動車部品電波暗室 | |
概要 | 自動車暗室は、自動車部品の放射放出および放射イミュニティテスト用に特別に設計されており、DIN / ISO 11452-2およびEN 55025(CISPR 25)の要件を満たしています。 暗室の内部には、フェライト吸収材が設置され、複合吸収材は暗室のほぼ中央の高さに設置されています。 標準のテスト周波数範囲は、少なくとも30MHz〜18GHzです。 テストテーブルの接地面とシールドの間の電気接続を確保するために、吸収材の間にベリリウム銅スプリング付きの導電性テープを取り付けました。 |
次元 (長さ*幅*高さ) | 6.4mx 5.5mx 3.6m |
周波数範囲 | 30MHz〜18GHz(40GHzまでオプション) |
試験距離 | 1m |
放射放出試験 | EN 55025 / CISPR 25要件に準拠 |
放射イミュニティ試験 | DIN / ISO 11452に準拠 |
回路図 | |
3Mコンパクト電波暗室 | |
概要 | 3mの前提の下でのテストを確実にする3mのコンパクトな無響室、暗室の外観サイズ、コンパクトな寸法、強力なテスト機能を削減し、一般的なオフィスや研究施設により適しています。 主にRFイミュニティ、放射推定、および自由空間発射テストに使用されるテスト周波数範囲は、30MHz〜18GHzをカバーできます。 30 MHzから18 GHzの周波数範囲では、EUT領域に1.5 m×1.5 mの垂直面が定義され、中心の高さは1.55 mであり、面上の電界強度の均一性は、 16点のうち少なくとも12点の最大電界強度偏差は0〜6.0 dB以内です。 |
次元 | 7.0m×4.0m×3.6m(長さ×幅×高さ) |
周波数範囲 | 30MHz〜18GHz |
測定距離 | 3メートル |
放射放出試験 | 事前テスト |
放射イミュニティ試験 | IEC / EN 61000-4-3に準拠した3メートルの放射線耐性テスト |
偶数フィールドサイズ | 1.5m×1.5m、中心高さ1.55m |
最大 偏差 | 16個の測定ポイントの75%が-0dB / + 6dBに準拠 |
回路図 | |
標準3m電波暗室 | |
概要 | 3mの電波暗室正確に3mの試験距離に設計された半電波暗室、EN 55022 / CISPR 22クラスB放射エミッションおよびIEC / EN61000-4-3放射イミュニティ用の電波暗室26MHzから18GHzまでの周波数範囲。 IT製品、家庭用電化製品、医療機器、自動車部品、小型軍事用電子機器、産業用電子機器、通信およびその他の電磁適合性試験で広く使用でき、オープンフィールドの実験現場の代わりに国際社会で広く使用されています。 |
次元 | 9.2mx 6.2mx 6.2m(長さX幅X高さ) |
周波数範囲 | 26MHz〜18GHz(40GHzまでオプション) |
試験距離 | 3メートル |
放射放出試験 | EN 55022およびCISPR 22クラスB要件(30MHz-1GHz)に完全に準拠 CISPR 16-2-3要件(1GHz-18GHz)に完全に準拠 |
放射イミュニティ試験 | IEC / EN 61000-4-3規格に完全準拠 |
CISPR 16-1-4に準拠したNSA最大偏差 | 6dB、オプションの5.5dB |
CISPR 16-1-4最大VSWRの要件に準拠 | 6dB、オプションの5.5dB |
静的ゾーンのテスト | ストレート2.0m /高さ2.0m |
偶数フィールドサイズ | 1.5mx 1.5m |
最大 偏差 | 16個の測定ポイントの75%が0dB / + 6dBを満たします |
回路図 | |
標準5m電波暗室 | |
概要 | 5メートル法では、アンテナと暗室の壁との間の距離が3メートル法よりも大きいため、サイトの減衰の正規化が容易になります。 5メートルの無響室での上記の60 MHzテストはすべて、遠方界テストです。 オープンフィールドテストでは、60 MHzから100 MHzの範囲の電磁環境で伝播する多くの信号があり、5メートルの電波暗室は、3メートルの方法のオープンフィールドよりも顕著な利点があり、10メートルの方法と比較して3補正の10メートル変換に関するメートル法はより優れています。 より多くのEUTをテストできます。 |
次元 (長さ*幅*高さ) | 12.0mx 8.0mx 7.0m |
周波数範囲 | 26MHz〜18GHz(40GHzまでオプション) |
試験距離 | 3メートル |
放射放出試験 | EN 55022およびCISPR 22クラスB要件(30MHz-1GHz)に完全に準拠 CISPR 16-2-3要件(1GHz-18GHz)に完全に準拠 |
放射イミュニティ試験 | IEC / EN 61000-4-3規格に完全準拠 |
CISPR 16-1-4に準拠 | 3.5dB |
CISPR 16-1-4最大VSWRの要件に準拠 | 5.5dB |
静的ゾーンのテスト | ストレート3.0m /高さ2.0m |
偶数フィールドサイズ | 1.5mx 1.5m |
最大 偏差 | 16個の測定ポイントの75%が0dB / + 6dBを満たします |
回路図 | |
標準10m電波暗室 | |
概要 | 10m方式の無響室は、オープンフィールド環境をよりよくシミュレートし、大型機器に最適です。 シールドされた部屋の天井と、吸収材上の4つの壁ステッカーには、可動敷設を使用した地面吸収材 RFイミュニティおよびエミッションテストの場合、より大きな製品に適しています。 10mのテスト距離、3m以上の静かなエリア、10mの暗室認証およびテスト要件でFCC、CE、およびVCCIを満たす暗室。 |
次元 (長さ*幅*高さ) | 24.0mx 17.0mx 9.0m |
周波数範囲 | 26MHz〜18GHz(40GHzまでオプション) |
試験距離 | 10メートル |
放射放出試験 | EN 55022およびCISPR 22クラスB要件(30MHz-1GHz)に完全に準拠 CISPR 16-2-3要件(1GHz-18GHz)に完全に準拠 放射免疫試験 |
放射イミュニティ試験 | IEC / EN 61000-4-3規格に完全準拠 |
CISPR 16-1-4に準拠したNSA最大偏差 | 3.5dB |
CISPR 16-1-4最大VSWRの要件に準拠 | 5.5dB |
静的ゾーンのテスト | ストレート5.0m /高さ2.0m |
偶数フィールドサイズ | 1.5mx 1.5m |
最大 偏差 | 16個の測定ポイントの75%が0dB / + 6dBを満たします |
回路図 |
