| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | カートン |
| 配達期間: | 5日間 |
| 支払方法: | T/T |
| 供給能力: | 月あたり100セット |

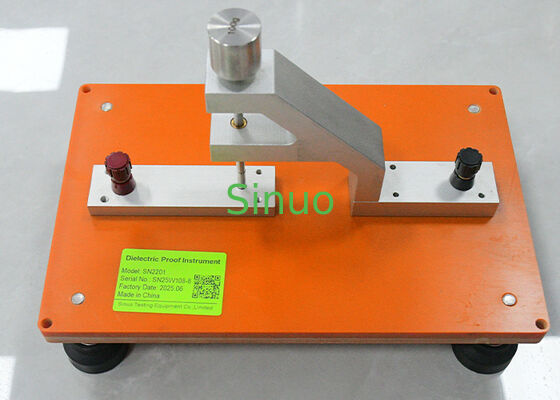

この電気強度試験装置は、IEC 62368-1:2023 条項 5.4.9.1、図29を含む、適用される試験配置に応じて選択できます。
この装置は、試験中に絶縁サンプルに指定された機械的接触条件を適用するように設計されており、適用される安全規格で定義された条件下で材料が適切な電気絶縁を維持できるかどうかを研究所が検証するのに役立ちます。
このIEC 62368-1 図29 試験装置は、電気安全研究所、製品認証研究所、研究開発部門、および電気・電子機器の絶縁材料検証を行う製造業者に特に適しています。
SN2201 は、異なる試験片の要件に対応するために 2 つの構成で供給されます。対応するクランプと金属バーは、Φ5-100 および Φ6.4-50 の構成を含む、適用される試験配置に応じて選択できます。
固体絶縁は、導電性部品間の意図しない電流経路を防ぐため、電気安全の重要な部分です。製品安全評価中、絶縁材料は、破壊や絶縁性能の低下なしに、指定された電気的および機械的ストレスに耐える必要がある場合があります。
SN2201 は、この種の評価のための標準仕様に準拠した IEC 62368-1 図29 試験治具として設計されています。
主な用途は、以下の試験と検証を含みます:
この装置は、他の絶縁破壊強度、絶縁抵抗、接近性、および機械的安全試験装置とともに、電気安全研究所のより広範な IEC 62368-1 適合性試験システムに統合できます。
試験は、試験片と対応する試験部品との間に指定された接触条件を確立することに基づいています。
試験配置に応じて、適切なクランプと金属バーが選択されます。試験片を治具に配置した後、評価のために指定された試験構成を確立できます。
SN2201 は、指定された図29 の構成に対応するために 2 つの金属バーオプションを提供します:
この構成により、研究所は、適用される試験配置に指定された寸法および荷重要件を維持しながら、再現可能な試験を実施できます。
| パラメータ | 仕様 |
|---|---|
| モデル | SN2201 |
| 装置タイプ | IEC 62368-1 図29 電気強度試験装置 |
| 適用規格 | IEC 62368-1:2023 |
| 試験条項 | 条項 5.4.9.1 |
| 参照図 | 図29 |
| 試験適用 | 固体絶縁 / 絶縁材料試験 |
| 適用クランプ | Φ5-100 および Φ6.4-50 |
| 金属バー 1 | Φ5 ± 0.1 mm、100 g |
| 金属バー 2 | Φ6.4 mm、50 g |
| 試験方法 | 適用試験要件に従った標準操作 |
