IEC 60335-2-15 電気ケトルハンドル強度試験機 デュアルステーションスイング耐久性試験

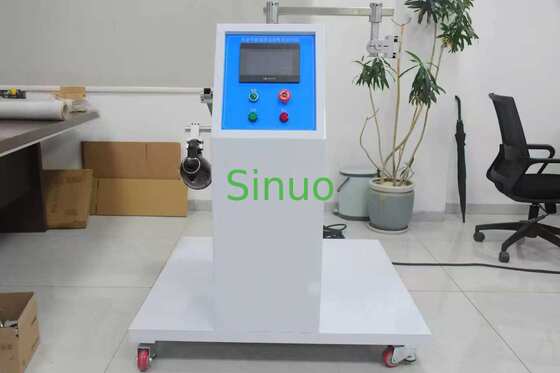

SN1133 電気ケトルハンドル強度試験装置は、電気ケトルハンドルとその固定アセンブリの機械的耐久性を検証するために構築されたデュアルステーションラボ試験装置です。IEC 60335-2-15:2024 条項 21.101、図 109 および 110 に規定されている水平および垂直の周期的なスイング試験を実行し、エンドユーザーの日常的な操作中に予期しないハンドルの破損によって引き起こされる安全リスクを防ぎます。中国広州で製造されたこの適合性試験機は、家庭用電化製品メーカー、第三者試験ラボ、品質検査機関が市場投入前の製品検証に使用します。
目的:SN1133 電気ケトルハンドル強度試験装置は、IEC 60335-2-15:2024 条項 21.101、図 109 および 110 に準拠した電気ケトルサンプルの試験のために設計されています。電気ケトルハンドルの機械的強度とその固定アセンブリを評価し、通常の操作中にハンドルが予期せず破損しないことを検証して、エンドユーザーの潜在的な安全上の危険を回避します。
試験原理:PLC システムとタッチスクリーンインターフェースによって制御され、サーボモーターがスイングアーム機構を駆動して、周期的な水平および垂直のスイング耐久性試験を実行します。電気ケトルサンプルには、定格容量の 1.2 倍の鋼球が装填されます。固定具と電気ケトルハンドルの間には、ショア硬度 50±10 の 5 mm のゴムパッドが取り付けられています。
1. 水平スイング試験: 電気ケトルは 90° の範囲内で、毎分 10 サイクルの速度で 2500 サイクルスイングします。1 サイクルの全行程は 0° から 90° まで行き、0° に戻り、サーボモーターによって制御される均一な加速と減速で行われます。
1. 垂直スイング試験: 電気ケトルは 120° の範囲内で、毎分 10 サイクルの速度で 5000 サイクルスイングします。1 サイクルの全行程は 0° から 120° まで行き、0° に戻り、サーボモーターによる均一な加速と減速で行われます。
技術仕様
| カテゴリ | 項目 | 仕様 |
|---|---|---|
| 性能指数 | 試験ステーション | 複合タイプ、2 ステーション (水平 1 + 垂直 1) |
| 電気制御 | PLC インテリジェント電気制御、タッチスクリーン操作 | |
| 駆動方式 | モーター駆動 + 精密減速機伝達 | |
| 試験項目 | 水平 | 電気ケトルハンドル水平耐久性試験 |
| 垂直 | 電気ケトルハンドル垂直耐久性試験 | |
| 主要技術パラメータ | 試験速度 | 10 サイクル / 分 |
| スイング角度 | 水平: 90°; 垂直: 120° | |
| 試験サイクル数 | 0 ～ 999999 サイクル、タッチスクリーンでプリセット可能 | |
| 電気ケトルハンドル固定具 | ユニバーサル固定具、ねじ締め、厚さ 5 mm のゴムパッド付き、ショア硬度 50 ± 10 | |
| 荷重 | 3 kg ステンレス鋼球 | |
| 安全保護 | - | 漏電保護、モーター過負荷保護 |
|
|
構造 | デュアルステーション設計: 水平移動ステーション (左) + 垂直移動ステーション (右)、キャスター付き移動ベース |
| 寸法 (幅×高さ×奥行) | 約 1500 × 1000 × 1250 mm | |
| 正味重量 | 130 kg | |
|
|
電源 | AC 220V ±10% / 50-60Hz、3 kW |
| 動作温度 | 0 ～ 40℃ | |
| 動作湿度 | 30% ～ 90% |
