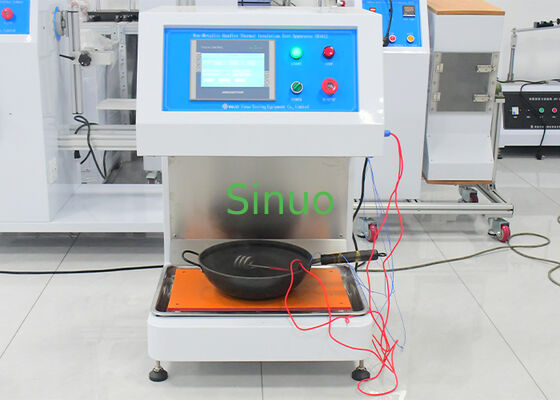

TZS 683:2022 第10.7節 非金属柄 熱隔熱試験装置
| Test Station: | 単局 | Control Method: | PLC制御 |
| Platform size: | 400mm*400mm | Temperature channel: | 4つのチャネル |
| Heating temperature: | 室温～100℃ | Test time: | 0-99H99M99S |
| High Light: | 非金属ハンドル 熱隔離器,電気試験用隔熱装置,TZS 683 第 10.7 節 試験装置 |
||
- 容量の90%まで23°C+2°Cで水で満たし,蓋 (提供されている場合) を配置する.
- 水は,水に浸した電気熱コイルを用いて温め,15〜20分以内に沸点に達する.
- 水が沸き始める15分後には,図1に示した点AとBに固定された熱対を用いて,ハンドルの温度を測定しなければならない.
- 温度を記録し,指定された温度と比較する.
| パラメータ | 仕様 |
|---|---|
| コントロール | PLC制御,7インチタッチスクリーン操作 |
| 駅 | 単一の駅 |
| プラットフォームの大きさ | 400mm × 400mm |
| 温度記録チャンネル | 4つのチャンネル (A点,B点,環境温度,予備) |
| 暖房温度 | Rt ~ 100°C |
| 温度測定方法 | 図1に示した点AとBに固定された熱電偶を用いて |
| 試験時間 | 0-99H99M99S,タッチスクリーンでプリセット可能 |
| 電気暖房コイル | 電気暖房コイル材料:銅.電気暖房コイルは水に浸透することができます.電気暖房コイルをオン/オフで制御すると,水を沸騰するまで温めることができる 15分から20分までの持続時間 |
| 温度記録 | タッチスクリーンディスプレイ,温度と時間を表示することができます |
| 電源 | AC220V 50Hz 3kW |
