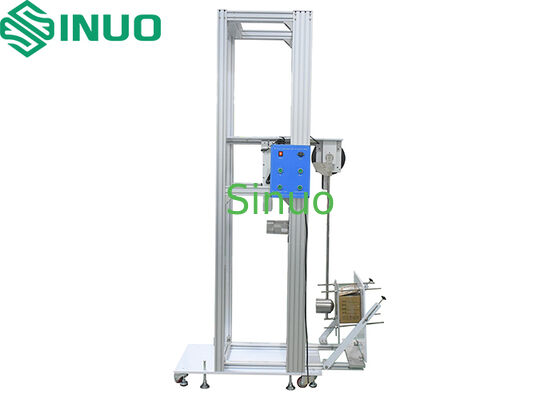

IEC 60670-1:2024 高低振り子ハンマー衝撃試験装置
| Striking Elements: | IK01～IK11 | Equivalent Mass: | 250g、500g、1.7kg、5kg、10kg |
| Pendulum Tube: | 長さ1000㎜、外径9mmと15.9mm | Impact Stroke: | 200-1200mm |
| Sample Fixture: | 厚さ8mm、175角の合板 | Control Mode: | 電気モード、モーター駆動 |
| High Light: | IEC 60670-1 振り子ハンマー試験機,高低衝撃試験装置,電気機器衝撃試験装置 |
||
- IEC60068-2-75:2014 "電気・電子製品の環境試験 第2部: 試験方法 - 試験Eh: ハンマー試験 IDT"
- IEC60598-1:2017 "照明器具 - 第1部: 一般要求事項および試験"
- IEC62262:2002 "電気機器用筐体が外部機械的衝撃から提供する保護度 (IKコード)"
- IEC 60670-1:2024 "家庭用および類似の固定電気設備用電気アクセサリー用ボックスおよびエンクロージャー - 第1部: 一般要求事項" 図23
| パラメータ | 仕様 |
|---|---|
| 打撃要素 (エネルギー/J) | 0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11) |
| 相当質量 kg | 250g, 500g, 1.7kg, 5 kg, 10 kg (2J, 5J, 10J, 20J, 50J 用) (表1参照) |
| 打撃要素の材質 | 鋼 |
| 振り子管 | 長さ1000mm、外径9mmおよび15.9mm、肉厚1.5mm鋼管 |
| 衝撃点 | 上下電気調整可能、ストローク: 200-1200mm |
| 落下高さ | 0-500mm、スケール表示 |
| IEC 60670-1:2024用試験片固定具 |
厚さ8mm、175平方の合板シート
|
| リフティング | 電気式、モーター駆動 |
| 打撃要素解放方法 | 電磁解放 |
| ベースプレート | 厚みのある耐荷重鋼ベースプレート |
| 移動方法 | キャスター付き、試験片の衝撃点位置に移動可能 |
| 二次衝撃防止機能 | あり |
| IKコード | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エネルギー / J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
注2: 他の規格では、指定された衝撃エネルギーを示すために単一の数字を使用しています。それらとの混同を避けるため、特徴番号は2桁で表されます。
a: この規格によれば保護なし
