IEC62552:2015 独立式暖房抽水器 耐久性試験装置
製品情報:
スタンドアンスティング・ウォーミング・ドローヤー耐久性試験装置は,顧客特有の要求に応じて設計されています.垂直隔熱キャビネットの垂直引き出し耐久性試験用に使用されます.この完全自動化試験機器は,認証機関,工場ラボ,その他の試験部門に適しています.
このシステムは成熟したPLCインテリジェント制御システムを使用し,調整可能な動作実行メカニズムと専用の固定装置を装備しています.色彩LCDタッチスクリーンは標準です.試行距離を事前に設定できる速度,サイクルの数,ドア開/閉の停留時間.これは,知的な多機能制御で手動抽出し操作の現実的なシミュレーションを可能にします.
原則:
1.開口: 機械アームを動かす電動モーターが,柔らかいロープでスローガーハンドル装置をゆっくりと引っ張ります.引き出しを完全に開く前に15~20mmに開く引き出しの最大開口距離: 470 mm
2.閉じる: サーボモーターは機械腕を動かし圧力ローラーを押し,引き出しが完全に開く前に15~20mmから完全に閉まるようにします.
3.サイクルの定義: 1 つの開閉配列は 1 つのサイクルのようにカウントされます. テストサイクルの事前に設定された数に達するまでプロセスは自動的に繰り返されます. この時点でシステムは停止します.
構造:

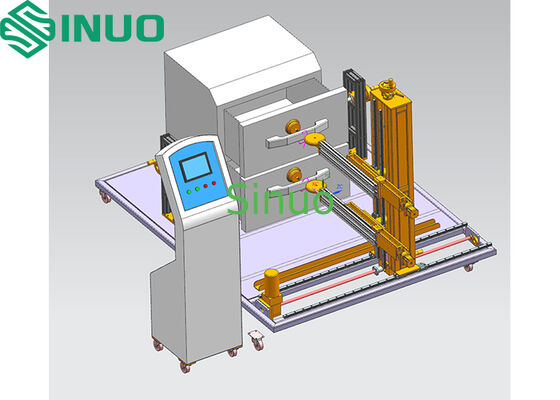

装置の振動と相対的な運動によるストレスを減らすために,サンプルをプラットフォームに配置した全体的なフレーム構造.ベース・プラットフォームは2つの引き出しメカニズム (上と下) を含む垂直柱を支える引き出しを異なる位置に配置するために調節できます
技術パラメータ:
|
違う 違う |
ポイント |
パラメータ |
|
1 |
電源 |
AC 220V 50Hz 2 kW |
|
2 |
電気制御 |
PLC インテリジェント制御 |
|
3 |
操作インターフェース |
7インチ色タッチスクリーン HMI |
|
4 |
ドライブ |
サーボモーター |
|
5 |
試験サンプル範囲 |
WDH = (0.2~1.0m) × (0.2~1.0m) × (0.2~1.0m)
|
|
6 |
試験用物件 |
隔離されたキャビネット引き出しの耐久性試験 |
|
7 |
テストステーション |
1つのキャビネットを試験できる単一の駅,上下引き出しを独立または同時に操作する |
|
8 |
列 |
プラットフォーム上の1つの柱,組み込み上げメカニズム; 柱に搭載された2つの独立した調整可能な機械腕 |
|
9 |
機械兵器 |
2つの引き出しを開閉する操作装置,柱のガイドレールに搭載 |
|
10 |
吸着/握り装置 |
1) についてハンドル・フィクチャー ×2 (2) について吸気カップ ×2 (ハンドルのない引き出し用) |
|
|
テスト旅行 |
0°470mm,タッチスクリーンで調節可能 |
|
|
引き出しの速度 |
5~15サイクル/分,タッチスクリーンで調節可能 |
|
|
休憩 時間 |
タッチスクリーンで調節できる099999.9s |
|
|
引き出しのサイクルの数 |
0999999,事前に設定された数値で自動停止;完了および残ったサイクルを表示;停止/再開がサポートされます |
|
|
キャビネット位置付け装置 |
3セット,キャビネットの側と裏を固定する |
|
|
保護 |
緊急停止,漏れ,短回路,過負荷;ガラスの破裂リスクに対する保護網 |
|
|
機械の寸法と重量 |
フレーム: 1500×1800×1400mm 約200kg コントロールキャビネット: 600×600×1400mm 約100kg |
|
|
コラム旅行 |
腕前/後ろ: 0 ∼470 mm (独立した2本) 垂直調節: 下腕200~500mm 上腕500~1000mm
|
|
|
ベース・プラットフォーム |
1500×1800mm |
|
|
引き出しの負荷 |
顧客によって提供 |
システムユニットの紹介:
このシステムはモジュール式で,標準に厳格に準拠して設計・製造され,部品の標準化が最大化され,最適な性能と技術サポートが保証されます.サーボモーターは高い信頼性と長い使用寿命を提供しますこのシステムはコンパクトで 視覚的に魅力的で メンテナンスも簡単です
4.1 マニピレーターユニット
4.1.1 引き出しを開閉する操作装置を2つ搭載する.
4.1.2 ベースプラットフォームの垂直柱に固定され,腕は垂直に調整され,引き出しの異なる位置に適合する.
4.1.3 サーボモーター + 精密スライド + 専用の固定装置で構成される.プログラム制御されたサーボは,固定装置をスライドに沿って動かし,繰り返し引き出しを開く/閉じるサイクルを達成する.
4.2 フレーム
標本装置を備えた鋼製のプラットフォーム
試料の損傷を防ぐために端にゴムパッドが付いた3つの試料の固定装置
4.3 インテリジェント電気制御システム
4.3.1 制御キャビネット,制御回路,操作パネル,およびコア制御部品を含む.
4.3.2 PLCインテリジェント制御 (三??) と7インチ色のタッチスクリーン
4.3.3 システムソフトウェアは社内で開発され,試験速度,サイクル数,移動距離はタッチスクリーンで事前に設定され,標準要件を完全に満たす.
主な構成:
|
タイプ |
名前 |
モデル/スペック |
Qty |
ユニット |
ブランド/製造者 |
|
電気制御 |
タッチスクリーンコントローラ |
ワインビュー |
1 |
セット |
韓国 |
|
PLC |
三?? 市 |
1 |
セット |
日本 |
|
|
漏れ防止の断路器 |
63A |
1 |
コンピュータ |
チント |
|
|
スイッチ/ボタン/インジケーター |
22mm |
複数 |
コンピュータ |
チント・HK |
|
|
リレー |
2J,4J |
複数 |
セット |
オムロン |
|
|
電源を切り替える |
S150 |
1 |
セット |
悪いこと |
|
|
吸い込みカップ |
|
2 |
セット |
中国 |
|
|
構造 |
サーボモーター |
/ |
2 |
セット |
中国 |
|
ドライブ |
/ |
2 |
セット |
中国 |
|
|
固定装置 |
/ |
3 |
セット |
|
|
|
フレーム |
/ |
1 |
セット |
|
|
|
ソフトウェア |
プログラム |
/ |
1 |
セット |
|
