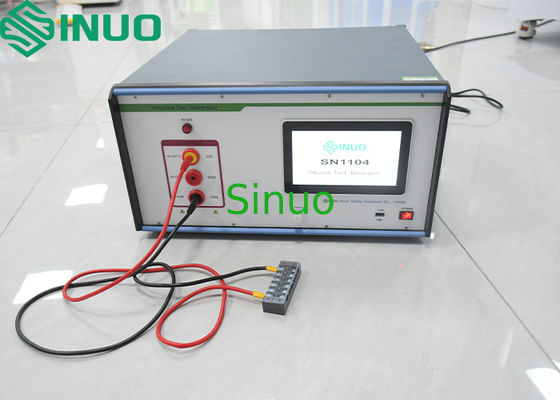

家電と電子機器のためのインパルステストジェネレーター
| High Voltage: | 12.5kV | Impulse Waveform: | 1.2μs ±30% フロント、50μs ±20% 半値 |
| Peak Voltage Range: | 300V～12,500V | Instrument Internal Resistance: | 12Ω±10%、500Ω±10% |
| Impact Interval: | 5~99秒 | Impact Cycles: | 1~9999 |
| High Light: | 家電のインパルステストジェネレーター,電子機器の試験機器,保証付きのインパルス発電機 |
||
- コンポーネントの電圧を超えた瞬間の検出
- 電気クリアランスとクレイプ距離を測定する
- 家電,オーディオ/ビデオ機器,類似の電子機器の試験
- サンプル分解は,可視的な火花と音響信号を生成します
- 装置のピーク電圧は,故障が発生すると大幅に (ゼロに近い) 低下します.
- 同じ電圧を次回の試験で適用する際の一貫した結果
| モデル | SN1104 |
|---|---|
| 直流高電圧 | 最大12.5kV |
| インパルス電圧波 |
インパルス波面時間: 1.2 μs ± 30% 波の後の時間の半減値: 50 μs ± 20% (波形は外部オシロスコップで確認できます) |
| 装置内抵抗 | 12Ω ± 10%,500Ω ± 10% |
| ピーク電圧 | 低:300V~2,500V 高さ:2,500V~12,500V |
| 衝撃間隔時間 | 5 ~ 99s |
| 衝撃サイクル | 1 ~ 9999 |
| 極性 | ポジティブとネガティブ |
| 動作電源 | 定数電圧: ~ 220V±10%, 50Hz |
| サイズ | 430mm×180mm×480mm |
| 体重 | 20kg |
