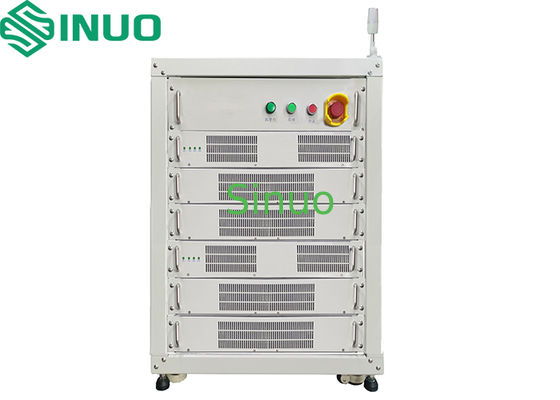

リチウムイオン性能解析用回生式高精度バッテリー試験システム
製品情報:
回生型高精度電池パック試験装置は、リチウムイオン電池の容量、充電状態(SOC)、過充電、過放電性能などのさまざまな性能パラメータを試験することができます。
このシステムは、高出力、高効率、高精度、高性能を特徴としています。
エネルギー回生技術の採用により、発熱、消費電力、運用コストを大幅に削減します。
システムアーキテクチャ:
この装置は主にホストコンピュータ(上位コントローラ)、中間コントローラ、DC/ACモジュール、DC/DCモジュール、下位コントローラ、データ収集・処理システムで構成されています。
個々のセルの電圧、電流、容量、エネルギーなどのリアルタイム データを収集できます。オプションの温度取得チャネルも利用できます。収集されたすべてのデータは専用のデータベースに保存され、データの統計、分析、レポートの生成がサポートされます。
システム アーキテクチャ図 (図 1):
図1 システム構成図
システムの主な機能:
1.バッテリーサイクル寿命テスト
2.バッテリー容量テスト
3.直流内部抵抗試験
4.充放電特性試験
5.電荷保持試験
6.充放電効率試験
7.深放電・定電圧放電試験
8.過充電・過放電耐量試験
9.温度特性試験
システム 主な特徴:
1.エネルギー回生技術により高効率、発熱量を削減し、エネルギー消費量を削減します。
2.三相バランス技術(中性線なし)により系統負荷が軽減されます。
3.ソフトスタート機能により電力網への影響を最小限に抑えます。
4.±0.05%以上の測定精度;データ記録間隔は最大1000ms。優れた安定性。
5.各チャンネルは独立して動作し、個別の充電/放電設定をサポートします。
6. 包括的な保護機能: 入力/出力、ソフトウェア/ハードウェア、逆極性、停電復帰、接触不良保護。
7.サージ電流がなく、定電流と定電圧間のスムーズな移行。
8.マルチレベルネットワーク統合: 1台のPCで1000以上のチャンネルを制御できます。大規模システムはリモート監視をサポートします。
9.チャンネルを自由に並列して柔軟な運用が可能(1システムで多用途)。
10.メンテナンスが簡単なモジュラープラグイン設計。
11. 取り付けや保守が簡単なクイック接続出力ライン。
12.金メッキのプローブクランプは発熱を最小限に抑え、バッテリーの取り付け/取り外しを簡単にします。
13.浮動小数点演算を制御コアとする高速DSPにより、精密なデジタル制御を実現。
14.同期整流技術によりエネルギー効率が向上し、ハードウェアのサイズが削減されます。
15.豊富な周辺機器と高速コンピューティングがデータ処理とシステム制御をサポートします。
16.処理のために I/O 経由で DSP に送信される制御変数。
17.シンプルで信頼性の高いハードウェア設計。
18.モジュール構造により、アップグレードやメンテナンスが簡単です。
19.リアルタイムモニタリングとMESデータアップロード(オプション)による明確なデータプレゼンテーション。
技術パラメータ:
|
いいえ。 |
アイテム |
仕様 |
||
|
1 |
モデル |
SNCTS100V60A-8CH |
||
|
2 |
メインチャンネル |
8チャンネル |
||
|
3 |
チャネル動作モード |
完全に独立した |
||
|
4 |
メインチャンネルの動作モード |
充電: CC、CV、CCCV (衝撃のないスムーズな移行) 放電中: CC、CP、CV その他: スタンバイ、ストップ |
||
|
メインチャンネルテストの終了条件 |
時間、電圧、電流、容量など |
|||
|
5 |
メインチャンネル電圧 |
充電電圧範囲 |
0V-100V |
|
|
放電電圧範囲 |
10V-100V |
|||
|
正確さ |
±(0.05%RD+0.05%FS) |
|||
|
解決 |
0.1mV |
|||
|
メインチャンネル 現在 |
マックス |
±60A |
||
|
分 |
±150mA |
|||
|
正確さ |
±(0.05%RD+0.05%FS) |
|||
|
解決 |
0.1mA |
|||
|
現在の開始応答時間 |
≤20ms |
|||
|
電流スイッチング時間 |
≤40ms |
|||
|
時間 |
解決 |
1000ミリ秒 |
||
|
力 |
出力 |
チャンネルあたりの最大連続出力: 6000W |
||
|
安定性 |
±0.1%FS |
|||
|
効率 |
最大 充電効率 |
85% |
||
|
最大吐出効率 |
85% |
|||
|
グリッドフィードバック |
高調波歪み |
≤3% |
||
|
力率 |
≥0.99 |
|||
|
補助チャンネルカットオフ機能 |
このシステムでは、補助チャンネル信号が指定された値に達したときにメインチャンネルステップが停止または切り替わる条件を設定できます。 |
|||
|
6 |
コミュニケーション |
RJ-45 イーサネット インターフェイスによる安定したリアルタイム データ送信 |
||
|
BMS コミュニケーション |
CAN/RS485 (オプション) |
|||
|
7 |
制御プログラム |
電源オフデータ保護をサポートしており、予期せぬ電源障害、手動停止、または保存されたデータファイルからのテストの継続を可能にします。 |
||
|
電圧下限および上限、電流下限および上限、電圧/電流トレンド保護などの安全制限を設定できます。保護は個別のステップごとに設定できます。 |
||||
|
補助チャンネルには、電圧の上限/下限や温度の上限/下限などのパラメータを設定できます。 |
||||
|
最大サイクル数 |
9999 |
|||
|
レイヤーのネスト |
10まで |
|||
|
時間形式 |
時/分/秒 |
|||
|
データ記録 |
≥1000ms |
|||
|
8 |
データ表示 |
サイクルリスト |
サイクル数、充放電容量、エネルギー、平均電圧 |
|
|
プロセス一覧 |
プロセス番号、モード、時間、容量、エネルギー、終了電圧/電流 |
|||
|
詳細一覧 |
レコード番号、システム時間、累積時間、電圧、電流、電力、エネルギー |
|||
|
9 |
日付のエクスポート |
データは Excel およびグラフ ファイルにエクスポート可能。効率レポート、充電/放電曲線、電圧/電流時間特性などを提供します。 |
||
|
10 |
曲線の種類 |
X軸: 合計時間、容量、サイクル数など。 |
||
|
や、あるxis:総電圧、電流、容量、セル温度、充放電容量、セル電圧などを自由に設定できます。 |
||||
|
11 |
ソフトウェア 保護 |
過電圧/不足電圧、過電流/不足電流、過熱、停電回復、異常電流変動など。 |
||
|
ハードウェア 保護 |
逆極性、過電流、過電圧。 |
|||
|
アラーム |
緊急遮断スイッチ、自動シャットダウン、自動負荷接続/切断。 |
|||
|
12 |
出力行 |
4 線接続 (電流線と電圧線を分離)。 |
||
|
13 |
冷却 |
強制空冷。 |
||
|
14 |
安全レベル |
EN60950およびGB4943に準拠。 |
||
|
ノイズ |
に指定された方法に従ってテストされています。IEC 62040-3。騒音レベルは以下です75dBA。使用する騒音計は次の基準に準拠する必要があります。IEC 804 のタイプ I 要件、±0.5 dB よりも優れた精度です。 |
|||
|
保護レベル |
IP22 |
|||
|
15 |
保守性 |
モジュラー設計。スペアパーツは交換可能。保証期間中の無料メンテナンス。 |
||
|
16 |
ソフトウェアのアップグレード |
生涯無料のソフトウェア アップグレード (ハードウェアの互換性がなくなるまで)。 |
||
|
17 |
故障率 |
1%以下 |
||
|
18 |
装置の寸法 |
キャビネット:670(W)×850(D)×960(H)mm |
||
|
19 |
メンテナンスの方向性 |
前面と背面のアクセス |
||
|
20 |
色 |
本体:アイスグレー GY09 |
||
|
21 |
環境 |
電源 |
AC380V±10% 三相5線 50Hz±5% |
|
|
定格電力 |
54kW (L25²×3 + N4² + PE4²) |
|||
|
周囲温度 |
-20℃~40℃ |
|||
|
湿度 |
10% ~ 90% RH、結露なきこと |
|||
|
他の |
湿気、振動、ほこりを避けてください。爆発性または蒸気のある環境では使用できません |
|||
|
22 |
安全上の注意事項 |
1.機器が適切に接地されていることを確認してください。 2.機器の周囲を清潔に保ちます。 3.動作中に内部パネルを開けないでください。 4.バッテリーを接続または取り外す前に、テストチャンネルがアイドル状態であることを確認してください。 5.緊急の場合は、他の操作を行う前に非常停止スイッチを押してください。 |
||
メインコントロールインターフェース:
図 4.1:ホストコンピュータのメインインターフェース
プロセス フロー編集インターフェイス:
図4.2: ホストコンピュータのプロセスフロー編集インターフェース
ホストコンピュータのデータ表示インターフェイス:
図 4.3: ホスト コンピュータのデータ表示インターフェイス
コンポーネントリスト:
|
いいえ。 |
成分 |
メーカー |
起源 |
|
1 |
MCU |
ST / TI |
イタリア / フランス / アメリカ |
|
2 |
ファン |
デルタ / サンオン |
中国 |
|
3 |
ヒューズ |
リトルヒューズ / バスマン |
アメリカ合衆国 |
|
4 |
IC |
ティ/オン |
アメリカ合衆国 |
|
5 |
IGBT |
インフィニオン |
アメリカ合衆国 |
|
6 |
サンプリング抵抗 |
イザベレンヒュッテ |
ドイツ |
|
7 |
広告 |
TI |
アメリカ合衆国 |
|
8 |
DA |
ADI |
アメリカ合衆国 |
|
9 |
リレー |
オムロン |
日本 |
|
10 |
ブレーカー/コンタクタ |
チント / デリキシ |
中国 |
|
11 |
双方向電源 |
トゥウェイ / ローレンツ |
中国 |
|
12 |
プローブ |
康信達 / 英志宝 |
中国 |
オプションのアクセサリ:
|
いいえ。 |
アイテム |
範囲/精度 |
量 |
備考 |
|
|
1 |
補助温度チャンネル |
温度プローブモデル |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
必要に応じて |
納品時に提供されます |
|
温度プローブの精度 |
範囲: -40℃~150℃ |
||||
|
2 |
コンピューター |
CPU: Intel 第 10 世代 i5 (6 コア以上) |
必要に応じて |
納品時に提供されます |
|
