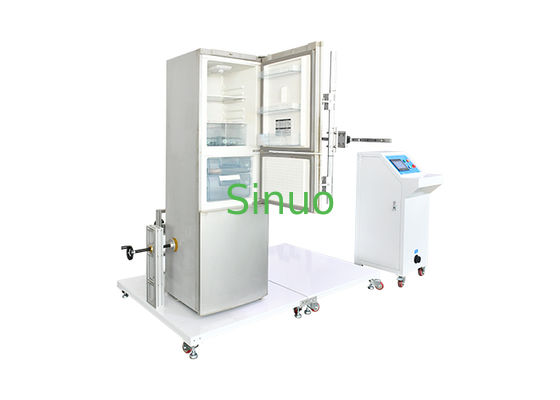

冷蔵庫ドア耐久性試験装置 IEC60335-2-24 インターロックデバイステスター
規格準拠
この装置は、IEC60335-2-24:2017「家庭用および類似の電気機器 – 安全性 – パート2-24：冷蔵庫、アイスクリーム機器、製氷機の個別要件、IDT」に従って設計されています。
用途
主に、縦型冷蔵庫のドアのインターロックデバイスの耐久性と安定性をテストするために使用されます。このシステムは、霜取り性能試験や冷媒漏れ試験など、ドアの繰り返し開閉試験も支援します。同じ側に2つの縦型ドアがある冷蔵庫またはシングルドア設計の冷蔵庫に適しています。
試験原理
試験プロセスは、カスタマイズされたプログラムを通じて制御されます。サーボモーターは、真空吸盤を備えたマニピュレーターを駆動し、設定された速度で冷蔵庫のドアを繰り返し開閉します。システムは、インターロックデバイスの長期的な安定性、耐久性、および安全性を検証します。
構造設計
電気制御キャビネット：安定した正確な試験のための負荷電圧調整装置を含みます。
フレーム＆マニピュレーター：正確なモーションコントロールを保証する堅牢な構造。
真空吸盤：試験中に冷蔵庫のドアにしっかりと取り付けます。
サーボモータードライブ：スムーズでプログラム可能なドアの開閉操作を提供します。
技術仕様
試験サンプル：冷蔵庫（同じ側に2つのドアがある縦型冷蔵庫または1つのドア）
装置寸法（幅×奥行き×高さ）：1500×1300×2000 mm
装置重量：約250kg
制御システム：自動操作可能なプログラマブル
試験動作：調整可能な速度と頻度での繰り返し開閉サイクル
主な特徴
IEC60335-2-24国際安全規格に完全に準拠。
サーボ駆動マニピュレーターによるドア操作の現実的なシミュレーション。
長期的な信頼性の高い性能を保証する耐久性のあるフレーム構造。
安定したドアハンドリングのための高精度真空吸着システム。
安全性と性能検証のための拡張耐久性試験をサポート。
プログラマブル機能を備えたインテリジェント制御キャビネットによる簡単な操作。
技術パラメータ
| 電源 | AC220V±10%/ 50 Hz-60 Hz、電力3KW |
| 試験ステーション | シングルステーション |
| 制御モード | PLCインテリジェント統合制御、7インチ人間化タッチインターフェース操作 |
| 駆動モード | サーボモーター駆動 |
| 利用可能なサンプルタイプ | 同じ側に2つの縦型ドアまたは1つのドアがあるサンプル |
| ドアのクランプ方法 | 真空吸盤、空気圧 |
| 真空吸盤の数 |
2個 |
| ドアの開閉方法 |
真空吸盤がドアにしっかりと吸着し、サーボモーターがマニピュレーターを前後に駆動し、速度、角度、試験サイクルはタッチスクリーンで設定および表示できます |
| ドアの開閉方向 |
右または左 |
| ドアの開閉速度 | 0-360°/s、プリセット可能 |
| ドアの開閉角度 |
0-90°、プリセット可能 |
| 試験回数 | 0-999999回、プリセット可能 |
| 負荷電圧 | 0-250V、調整可能 |
| 試験内容 | 冷蔵庫ドアインターロックデバイス耐久性試験（IEC60335-2-24:2017） |
| 安全保護 | |
| 電源 | 漏電保護、過負荷および短絡保護 |
| モーター | 過負荷、短絡保護 |
