| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | Plywood Case |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月あたり20セット |
IEC 62552:2015 自動冷蔵庫ドア開閉試験
製品情報:
試験装置は,垂直冷蔵庫ドアの耐久性試験用に設計されており,冷蔵庫のエネルギー効率試験と併用してドア開閉サイクルをシミュレートすることも可能である.これは特殊な自動テスト装置です認証機関,工場ラボ,その他の検査部門に最適です.
制御装置は PLC ベースの 熟練した 知的制御システムで 調整可能な動きのアクチュエータ,冷蔵庫表面に固定するための吸気カップの組成,パラメータ入力用の色LCDタッチスクリーンユーザは,テストアングル,速度,ドア操作のタイミングを事前に設定して,手動ドア開/閉をリアルにシミュレートし,インテリジェントなマルチ機能制御を達成できます.
テスト原則:
• ドア を 開く こと:
サーボモーターは機械の腕を駆動してロープを引っ張ります.ロープは吸気杯に搭載されたドアを制御された動きで0°から5°15°に移動させ,その後ドアが目標角度に自由に移動します.
• ドア を 閉める:
サーボモーターは圧力車で腕を動かし,制御された動きでドアを45°から35°40°まで押す.その後,完全に閉じるまで自由運動段階.
• 1 つの完全な開閉サイクルは,単一の試験サイクルとして定義されます.
50N スイングテスト:
冷蔵庫のドアを最初に90°に開ける (内側から機械的に制限される). ドアの外縁に,ヒンジから最も遠くにある吸入カップを固定する.圧力 50N の力 を 適用 する ため に,気圧 円筒 で 重量 を 引き上げ,放り出す扉を最大角に 90°以上振って
腕はドアを90°にリセットし 衝撃を1万回繰り返します

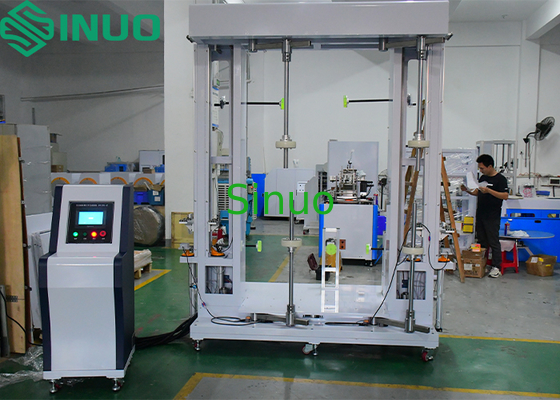

メカニカル構造:
図に示すように,この装置は統合されたフレーム構造を持っています.相対運動は,全体の機械の振動ではなく,内部ストレスを引き起こします.
ベースプレート (左と右) に2つの垂直柱が設置され,それぞれに2つのドア開閉メカニズムがある.図1に示されているように.最大4つのドアを持つ冷蔵庫の同時試験を許可する.
試料の配置は図2に示されています.
図1
図 2
テクニカル仕様:
| 違う 違う | ポイント | 仕様 |
| 1 | 電源 | AC 220V 50Hz 5 kW |
| 2 | 制御システム | 三?? PLC インテリジェント制御 |
| 3 | HMI インターフェース | WEINVIEW 7インチカラータッチスクリーン |
| 4 | ドライブシステム | ドアの開/閉: サーボモーター + 精密減速器 ドアを叩く:シリンダー |
| 5 | 適用されるサンプル |
図2に示したタイプと同じ W×D×H = (0.4~1.0 m) × (0.4~1.0 m) × (0.6~2.0 m) |
| 6 | 試験用物件 | 1冷蔵庫 ドアの耐久性試験 (左開き,右開き,フランス式ドア) 2. 50N のドアスランプテスト |
| 7 | テストステーション |
テストステーション"つ,左/右/フレンチドアに対応する冷蔵庫"つ 4つのロボットアームが独立または同時に動作できます |
| 8 | 立っ た 柱 | 2つの柱 (左と右),それぞれに2つのモーター駆動のスイングアーム; ドアの位置に合わせて吸気カップの高さを調整する |
| 9 | 機械兵器 | 4つのセット (左上/左下,右上/右下); 異なるドアサイズに合わせて長さと高さを調整できます |
| 10 | 吸い込みカップメカニズム | 信頼性の高いドアホルダーのための安定した吸管カップの4セット |
| 11 | 重量用トレイ | 50Nのドアスランプ試験のための4セット |
| 12 | 試験サイクル数 | 0999,999 サイクル 触覚画面で調節可能 終了時に自動停止 |
| 13 | ドアの開口角 | 0 〜 100°,タッチスクリーンで ±0.1°の精度で調整可能 |
| 14 | ドア操作の休憩時間 | 099円999.9秒,タッチスクリーンで調節可能 |
| 15 | ドアの動作速度 | 6~30サイクル/分,タッチスクリーンで調節可能 |
| 16 | 冷蔵庫の位置 | 冷蔵庫の側面と裏側を固定するための位置構造の3セット |
| 17 | ドアの傾斜角検出 | 角度センサーを装備し,PLCと通信し, 試験を停止し, 扉の角度が設定された限界を超えると警告します. |
| 18 | フレーム | 最大サンプルサイズに合致する;フレームベースプレートに設置された冷蔵庫 |
| 19 | 電源を消したメモリ | システムはテストの進行のメモリを保持し,電源停止後に停止した場所から再開 |
| 20 | データ&曲線表示 | タッチスクリーンで傾き角と衝撃サイクル曲線が表示される. 過去データ検索が可能 |
| 21 | 安全保護 | 緊急停止,漏れ防止,短回路,過負荷防止 |
| 22 | 寸法 と 重量 | フレーム:W1800 × D1400 × H2400 mm,約350 kg |
ビデオ
ビデオ
ビデオ
|
|
