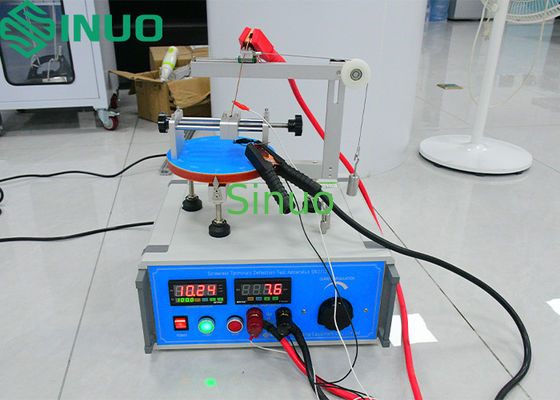

ネジなし端子クランプ容量試験装置 IEC 60884-1 条項 12.3.11
| Deflection angle: | 0-360° | Deflection force: | 1N,0.5N,0.25N |
| Deflection direction: | 12つの方向のうち任意の方向で,距離が30° ±3° | Test current: | 最大100Aまで |
| Test Sample: | スクリューレスターミナル | Test Content: | 傾き と 電圧 低下 |
| High Light: | ネジなし端子圧着力試験装置,端子圧着力試験装置 |
||
ネジなし端子クランプ容量試験装置 IEC 60884-1 条項 12.3.11
製品情報:
この装置は、IEC 60884-1:2022 (条項 12.3.11、12.3.12、および図 14) および IEC 60669-1 条項 12.3.11 などに準拠して設計されています。
ネジなし端子が、通常の設置中に導体がたわんだ後でも、剛性のある単線導体を確実に保持できるかどうかを検証することを目的としています。試験では、導体をたわませ、電圧降下を測定することにより、端子のクランプ能力と接触性能を評価します。
この装置は、簡単な操作性、調整可能な負荷電流、および標準仕様に従って構築されたサンプル固定具を備えています。
T技術パラメータ:
| 名称 | データ |
| 電源 | AC 220 V ±10%, 60 Hz クライアントの地域の電源条件に合わせる |
| たわみ角度 | 0-360° |
| たわみ方向 | 互いに 30°±3° 異なる 12 方向のいずれか |
| たわみ力 | 0.25N、0.5N、1.0N |
| 力の印加 | 導体の元の軸に垂直 |
| 試験電流 | 最大 100 A |
