IEC 62552 2015 冷蔵庫ドアスイッチ耐久性テスト
| Test Items: | 垂直冷蔵庫 ドアのロック装置の耐久性試験 (左側と右側の両方の開口と互換性) | Test Station: | 一度に冷蔵庫を1台テストできる単一の駅で,左ドアと右ドアを同時にテストすることはできません. |
| Robotic Arm: | 柔軟なロープで吸い込みカップに接続されたドアを開けるロボット腕の2組 | Suction System: | 離れるのを防ぐため,安定した連続着着着性を持つ吸管カップの2セット |
| Door Switch Cycles: | 0-999,999サイクル,タッチスクリーン設定,調節可能 | Door Opening Angle: | 0°-70°,タッチスクリーン設定,調整可能 |
| Door Opening Speed: | 0-360°/s,事前設定可能 | Door Open/Close Rate: | 10~25回/分,タッチスクリーン設定,調整可能 |
| High Light: | IEC 62552 ドアスイッチ耐久性テスト,冷蔵庫ドアスイッチ耐久性テスト |
||

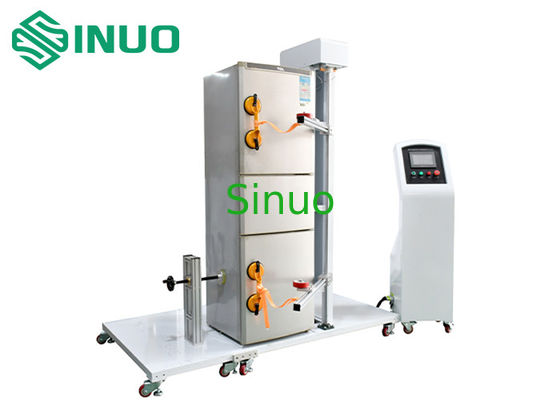

IEC 62552:2015 冷蔵庫ドアスイッチ耐久性テスト
製品情報:
冷蔵庫ドアスイッチ耐久性試験器は,IEC 62552:2015第10章と顧客要件に従って設計および製造されています.垂直冷蔵庫の垂直ドアの耐久性試験および冷蔵庫のエネルギー効率性能試験と併用してドアの開閉操作を行うために使用されますこの完全に自動化された専門試験機器は,試験機関や認証機関,工場ラボ,その他の試験部門に適しています.
設備 原則:
■ドア開け動作: 機械腕を動かすサーボモーターは,柔軟なロープを引いて,吸気カップに固定されたドアを0°から5°15°まで制御的に移動します. その後,ドアは,必要な制限角度に達するまで自由に移動し続けます..
■ドア閉じる動作: 伺服モーターがロボットアームを動かし,圧力ローラーはドアを45°から40°35°まで制御的に押し,完全に閉じるまで自由に動きます.
■完全なサイクルには 1 つのドアを開け, 1 つのドアを閉じる動作が含まれます.
テクニカルパラメータ:
| 違う 違う | ポイント | 記述 |
| 1 | 入力電源 | AC220V 50HZ 5kW |
| 2 | 電気制御 | 三?? PLC インテリジェント制御 |
| 3 | ユーザーインターフェース | WEINVIEW 7インチカラーHMIタッチスクリーン操作 |
| 4 | ドライブシステム | サーボモーター |
| 5 | 適用される試験サンプル範囲 | WDH= ((0.5~1.0m) × ((0.5~0.7m) × ((0.8~2.0m) |
| 6 | 試験用物件 | 耐久性試験垂直冷蔵庫の扉のロック装置(左側と右側の開口の両方に対応) |
| 7 | テストステーション | 一度に冷蔵庫を1台テストできる単一の駅で,左ドアと右ドアを同時にテストすることはできません. |
| 8 | ロボット腕 | 柔軟なロープで吸い込みカップに接続されたドアを開けるロボット腕の2組 |
| 9 | 吸い込みシステム | 離れるのを防ぐため,安定した連続着着着性を持つ吸管カップの2セット |
| 10 | ドアスイッチサイクル | タッチスクリーン設定,0-999,999サイクル,調整可能,事前設定値に達すると自動シャットダウン |
| 11 | ドアの開口角 | 0°-70°,タッチスクリーン設定,調整可能 |
| 12 | 扉を開く/閉じる 休憩時間 | 0から99まで999.9s,タッチスクリーン設定,調整可能 |
| 13 | ドアの開口速度 | 0-360°/s 前設定可能 |
| 14 | ドアを開く/閉じる速さ | 10~25回/分,タッチスクリーン設定,調整可能 |
| 15 | 冷蔵庫の位置付けメカニズム | 一組,冷蔵庫の側と裏を固定するために使用されます |
| 16 | 安全保護 | 緊急停止,漏れ防止,短回路防止,過負荷防止 |
| 17 | 設備の寸法と重量 |
メインフレーム:W1800*D1150*H2150 mm,約300kg コントロールキャビネット:W500*D600*H1200mm 約100kg |
