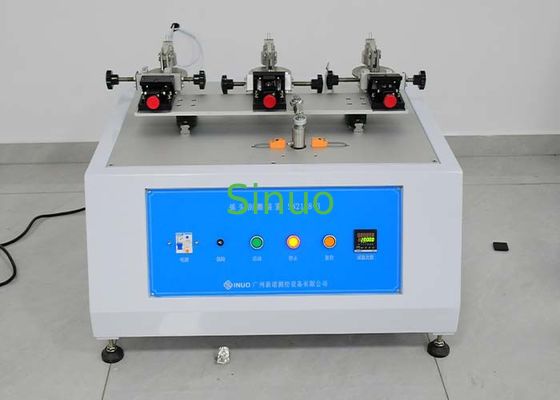

3 ステーションプラグ 断熱 袖 磨損 試験装置 圧力 負荷 4N IEC 60884
| Standard clause: | IEC60884 第24条8 | Standard figure: | 図31 |
| Test Stations: | 3号駅 | Drive mode: | 電動モード |
| Test Stroke: | 9mm | Pressure load: | 4N |
| Abrasion rate: | 1分あたり30匹の動き | Test times: | 0-999999回,調整可能 |
| High Light: | 4N 絶縁袖磨き試験装置,3ステーション磨き試験装置 |
||
3 ステーションプラグ 断熱 袖 磨損 試験装置 圧力 負荷 4N IEC 60884
製品情報:
標準:IEC 60884-1:2022 第24.8 項 図31 BS1363-1: 2012 図9
標本と制限: プラグピン用の隔熱カバー.
試験目的:プラグ隔熱カバーの耐磨性試験に適しています.
試験原理:モーターが変なメカニズムを駆動し,ロックシェイルの回転式スクラッピングを実現する.
構造:
横軸に横軸を配置し,直線的に動いているクランプベースから構成される.横梁の端は,直径1mmの短い鋼鉄線から曲がったU型頭 (横梁に垂直に固定されているU型線の2点) で装備されています.U型鋼鉄線の下縁は6mmの直線作業部位である.U型鋼鉄線の6mmの直線下縁は,ロック隔熱袖に押されます.そしてモーターは,ロックを備えた固定座席を前後回転させる試験用のロッチ隔離サンプルに鉄線が摩擦する.
装置は,下記のように3つのステーションの同期構造を採用する.
技術パラメータ:
| テストステーション | 3つの駅,同期 |
| ドライブモード | 電動モード |
| 磨き率 |
30回/分,往復回ごとに1回 |
| 試験時間 | 0-999999回,調整可能 |
| 圧力負荷 | 4N |
| スクラッピングワイヤ |
Φ1mm,有効長さは6mm |
| 試験ストローク | 1メートル以上,固定ストローク |
| 角度調整メカニズム |
固定装置には,欧州標準の内部8本のピンと従来の直のピンにマッチする角度調整メカニズムが装備されており,10°傾き計が装備されています.試料が設置された後計測器は,直接10°位置を校正するために使用できます.
|
| 電源 | AC220V±10%/50-60Hz |
| 設備の大きさ | WDH=850X760X600mm |
| 機器の重量 | 約130kg |
