| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | パライウッドケース |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月30セット |

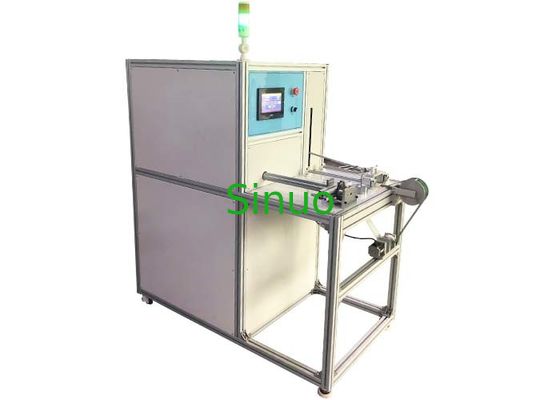

IEC 60335-2-2 条 21.101 流量輸送用ホース 総合試験装置
製品情報
規格:IEC60335-2-2:2009 家庭用および類似した電気機器-安全性-第2部分-2:掃除機および吸水洗浄機器に対する特殊要件,IDT 条項2110121歳10221歳10321歳104.
標本及び制限:掃除機用ホース,吸水洗浄器用ホース,洗濯機用ホース
試験目的: 圧迫,磨損,屈曲,扭曲に対する耐性に関して,掃除機ホースの機械的強さを評価するために使用する.
試験原理
この機器は4対1の総合試験機器です.PLC制御,タッチスクリーン操作を採用し,様々なテストを実現するために機械腕を駆動するためのモーターを制御します.
1エクストルーション抵抗試験: システム制御モーターを使用してセンサーを動かし,力値を適用します.100*50mmのプレッシャープレート (角の丸め R1mm) を 50±5mm/minの速度でホースの端から350mm離れたサンプルに押す.放出後,自動的に原点に戻ります.
2摩擦耐性試験: クランクメカニズムは30r/minの速さで回転し,電流を運ぶホースサンプルは,接続棒を通って100回300mmの回転をします.同時にローリングの外側にエメラリー布のベルトが固定され,速度0.1m/minで動きます.エメラリー布の磨材はエメラリーです.粒子の大きさは,ISO 6344-2 に基づいて Pl00 です.. 1kgの重みがホースの反対端に吊り付けられ,ホースが回転するのを防ぐためのガイドとして.重量とロールの中心間の最大距離は600mm試験が完了した後,基本隔熱器は漏れなくなり,接続された導体と塩溶液の間に16.3の電気強度試験を行う.
3. 屈曲抵抗試験: システムはモーターを制御し,遠心的なメカニズムを動かし,ロボットアームを40±1°に上げます. 試験数と試験速度を事前に設定できます.自動停止します..
試験中に,電流を運ぶホースの端が電源浄化ヘッドに接続されるように設計され,装置のピホットアームに固定される.軸の軸とホースが硬い部品に伸びる点の間の距離は300 ± 50 mm5kgの重みがホースの反対端に吊り付けられ (重みが重みスライドに沿って滑りやすい),ピホットアームは水平から40°±1°に上昇します.そしてこのサイクルは2500回繰り返されます. その後,ホースの端を900に回し,上記のテストを2500回繰り返します. テストが完了した後,サンプルに電力の強度テストを行います.
4. 扭曲抵抗試験: システムは,回転軸を回転させ,試料を扭曲させるためのモーターを制御します. 試験中に,電流を運ぶホースの端が装置の回転装置に固定されている (自律式)横軸の固定装置にロックされ,各サイクルは前向きに5回,逆向きに5回,分速10回で回転し,2000回のサイクル試験を行います.試験が完了した後,試料の電力強度試験を行う.
テクニカルパラメータ
| テストステーション | 複合型,4つのステーション,各ステーションは独立してテストできます |
| 電気制御方法 | PLC インテリジェント電気制御,タッチスクリーン操作 |
| ドライブモード | モーター駆動 |
| 試験用品 |
1. 電流を運ぶホースの挤出抵抗試験 2. 電流を運ぶホースの耐磨性試験 3. 電流を運ぶホースの屈曲抵抗試験 4電流を運ぶホースのトルション抵抗試験 |
| エクストルーション抵抗試験パラメータ |
1フォース範囲: 10-2000N,デフォルト 1500N,解像度 0.1N 2. テスト速度は,10-100mm/minから設定することができます,デフォルトは50mm/minです 3プレッシングプレートLWH=100×50×20mm,長端丸いR1,不?? 鋼製 4フォースアクション: 完全自動 |
| 耐磨性試験パラメータ |
1試験速度: 30r/min,事前設定可能 2ローラー直径:120mm 3ロープの水平移動距離: 300mm,遠心調整 4アブラシブベルトの移動速度:0.1m/min 5エメラリーベルト:ISO/DIS6344では,P100の研磨用ベルトのサイズが必要です. 6重い物: 1kg 7最下位位置では,重みとロールの中心間の距離: 600mm 8テスト数: 0-999999回,プリセット可能,デフォルトは100回 |
| 屈曲抵抗試験パラメータ |
1試験速度: 10r/min,事前設定可能,精度 ±1r/min 2曲がり角: 40°±1° 3荷重:それぞれ2.5kgと5kg 4振動腕の長さ: 300mm±50mm 5テスト数: 0-999999回,プリセット可能,デフォルトは10000回 6メタルの傾き:重みが上下移動すると,ホースの最大傾き角は3°で,傾きからの垂直傾き角は3°±1°である. |
| トルション抵抗試験パラメータ |
1試験速度: 10r/min,事前設定可能 2ローテーション方向:前後,設定回数に応じて自動的に切り替える 3前後回転数: 5回,事前設定可能 4. 動作サイクル: 0-999999回,プリセット可能,デフォルトは2000回, 1サイクルは,前向きの回転5回と 10r/minの速度で 5回逆回転 |
| 設備の構造 | この装置は,ローラー付きの床立構造を採用している. |
| 電源 | AC220V±10%/50-60Hz,3kW |
| 設備の大きさ | WDH=1500X1200X1650mm |
| 機器の重量 | 約230kg |
