| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートン |
| 配達期間: | 30日 |
| 支払方法: | T/T |
| 供給能力: | 月に50セット |

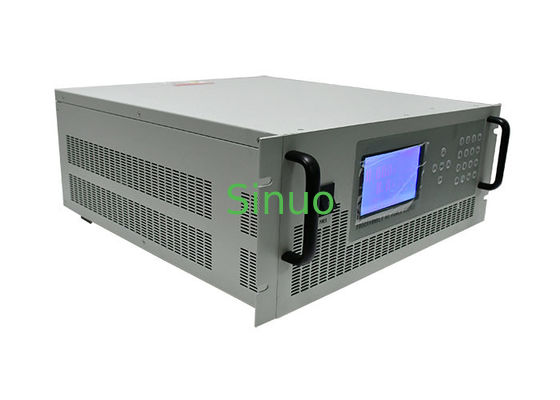

AC常流源出力電流 100A SPWM 高周波パルス
製品概要:
AC常流源はSPWM高周波パルス幅パルス幅調節を採用し,IGBTは出力を認識し,出力電流と周波数を調節することができ,速い応答速度を持っています.高常流精度ネットワークの電圧変動,ループ抵抗の変化,製品内部抵抗の変化によって引き起こされる電流の変化を克服できます.人間の影響を受けずに低容量,高効率,信頼性,維持コストは,従来の電圧調節機に比べて明らかな利点があります.主に特定の製品の電流熱効果の試験および適用に使用される断路器,ファイューズ,熱リレー,磁気スタート器,その他の保護スイッチ,および,電流等等熱効果試験が適用される様々なタイプのトランスフォーマーなど稼働電流短回路電流など
技術パラメータ:
| モード | CCS1000 | |||||||||
| パワー | 500 VA | |||||||||
| 作業 | SPWM (サイナスパルス幅調節) | |||||||||
| INPUT | 段階 | 1φ2W+PE 単相2線 + 接地 | ||||||||
| 電圧 | 127 V±10 % | |||||||||
| 頻度 | 47 Hz 63 Hz | |||||||||
| 出力 | 段階 | 1φ2W+PE 単相2線 + 接地 | ||||||||
| 頻度 | 47 ~ 63 Hz 調節可能 (固定ギア 50Hz,60Hz,100HZ,120HZ) | |||||||||
| 電圧 | AC 5V | |||||||||
| 流動 | 0〜100A | |||||||||
| LEDディスプレイ | 電圧 Vrms,電流 腕,周波数,電源ワット | |||||||||
| 線形規制 | 0.1% | |||||||||
| 負荷規制 | 1 % | |||||||||
| ハーモニックTHD | 2% (純抵抗負荷) | |||||||||
| 周波数規制 | 0.01 % | |||||||||
| 電圧解像度 | 0.1V | |||||||||
| 周波数解像度 | 0.01 Hz | |||||||||
| 現在の決議 |
出力Io<10A:解像度:0.001A 出力100>Io≥10A:解像度0.01A |
|||||||||
| 測定精度 | 電圧 | 0.5% FS+5dgt | ||||||||
| 流動 | 0.5% FS+5dgt | |||||||||
| ワット | 0.5% FS+5dgt | |||||||||
| 頻度 | 0.01 % FS+5dgt | |||||||||
| 設定精度 | 電圧 | 1 % FS | ||||||||
| 流動 | 0.1% FS | |||||||||
| I-LIMセット | O-マックス電流 | |||||||||
| 保護 | オーバー電流,オーバーテンプレート,オーバーロード,ショートサーキット | |||||||||
| 冷却 | 扇風機による強制冷却 | |||||||||
| 体重 (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| 尺寸 W×H×D ((mm) | 430×133×370 | |||||||||
| 労働環境 | 0°C~40°C 20~90%RH | |||||||||
特徴:
1恒常電流,恒常電流調整範囲: 0-最大値連続調整
2恒常圧,恒常圧調整範囲: 0-最大値 連続調整
3周波数変換,周波数調整範囲: 47Hz-63Hz調整可能,固定ギア 50Hz,60Hz,100Hz,120Hz
4常電流と常電圧を使用する場合,制御と保護の両方の特性を維持するために自動的にクロス変換できます.
5根平均の平方電圧,根平均の平方電流,アクティブパワー,周波数,など
6保護モード: 超電圧,超電流,過負荷,短回路,電流制限など
7入力と出力は隔離されています.
