IEC 60335-2電流を運ぶ洗濯機ホース用の摩耗試験装置
| Crank Rotation Speed: | 30r/min | Hose Moving Distance: | 300mm |
| Test Mass: | 1KG | Abrasive Belt: | P100 |
| Control Method: | PLC control | Display: | Touch Screen |
| Test Station: | One station | Drive Mode: | Motor drive |
| High Light: | IEC 60335-2 摩耗試験装置、通電用摩耗試験装置、PLC 制御摩耗試験装置,Abrasion Test Equipment For Current Carrying,PLC Control Abrasion Test Equipment |
||

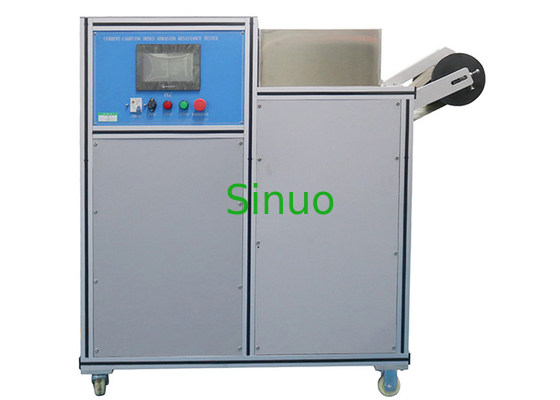

IEC 60335-2 通電洗濯機ホース用摩耗試験装置
摩耗試験装置の製品概要:
この通電ホースの耐摩耗性試験装置は、IEC60335-2-2、第 21.102 節、図 101 の規格を満たしています。掃除機または吸水掃除機の通電ホースが耐摩耗性であることを検証するのに適しています。
装置はPLCによって制御され、タッチスクリーンによって操作されます。モーターによりクランク機構が30r/minで回転し、コンロッドを介して通電管のサンプルが300mm前後に100回往復運動します。同時にホースを回転する滑らかなローラーで支持し、ローラーの外周に研磨布のベルトを取り付け、0.1m/分の速度で移動させます。エメリークロスの研磨材はコランダムであり、粒子径はISO 6344-2の規定によるPl00です。ホースのもう一方の端にはホースの回転を防ぐために質量1kgを目安とした重りが吊り下げられています。最も低い位置で、ローラーの中心からウェイトまでの最大距離は 600 mm です。試験後、基礎絶縁体に漏れがなく、接続された導体と食塩水の間で 16.3 の耐電圧試験が実行されます。
摩耗試験装置の技術パラメータ:
| 電源 | AC220V±10%/50-60Hz |
| 制御と操作 | PLCインテリジェント電気制御、タッチスクリーン操作 |
| 作業ステーション | 一駅 |
| クランク回転数 | 30r/min、プリセット可能 |
| ホースの水平移動距離 | 300mm |
| 研磨布のベルト移動速度 | 0.1m/分 |
| 試験時間 | 0～999999回、プリセット可能 |
| 研磨ベルト | ISO 6344-2 で指定されているコランダム グリット サイズ P 100。 |
| 質量 | 1kg |
| 質量にはローラーの中心からの最大距離があります | 600mm |
| サイズと重量 | 1000×900×1450mm、180kg |
摩耗試験装置の試験手順:
ホースの一端は、図 101 に示すクランク機構の接続ロッドに取り付けられています。クランクは毎分 30 回転で回転し、ホースの端が 300 mm の距離にわたって水平に前後に移動します。
ホースは回転する滑らかなローラーによって支持されており、その上を研磨布のベルトが 0.1 m/分の速度で移動します。研磨剤は、ISO 6344-2 で指定されているコランダム グリット サイズ P 100 です。ホースのもう一方の端には 1 kg の質量が吊り下げられており、回転しないようにガイドされています。
最も低い位置では、質量はローラーの中心から最大 600 mm の距離になります。
テストテストはクランク100回転で実施。
試験後は、基礎絶縁体が露出してはならず、第 16.3 項の耐電圧試験は、一緒に接続された導体と食塩水の間で実行されます。
