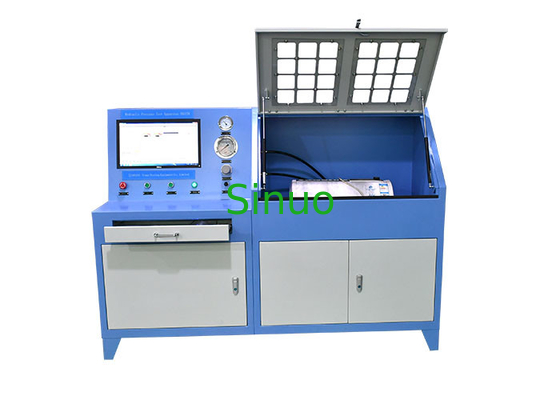

圧力耐性検査のためのIEC 60335-2-24油圧圧力試験の器具
| Power required: | 220V、60Hz | High pressure: | 0-48Mpa |
| Pressurization speed: | 0-2.5MPa/S | Measure accuracy: | ±0.5%FS |
| Test station: | 単一 | Exhaust system: | 自動 |
| Test medium: | 水 | Test volume: | 30L |
| High Light: | IEC 60335-2-24油圧圧力試験の器具,2.5MPa/S油圧圧力試験の器具 |
||
圧力耐性検査のためのIEC 60335-2-24油圧圧力試験の器具
油圧圧力試験の器具のための製品に関する情報:
この試験機はIEC60335-2-24に合致する:2017年の節22.7および節22.103、等。
それは可燃性の冷却剤を使用して圧縮の電気器具およびTRANSの重大な冷房装置を使用して電気器具の圧力抵抗そして漏出テストのために使用される。
この機械の主要なコンポーネントは私達の会社によって成長したプロダクトを採用するために独自に作り出した。
- 配管システムは非溶接された関係を採用する。
- テスト流動システムはテスト メディアのテスト温度調整そして多様化のために便利である運転の流動システムから分かれている。
- 計算機制御。
- ソフトウェアはLABVIEW （計算機制御）によって書かれている。
- テストの間に、圧力補償は自動的に行うことができる;時間が達された、システムは自動的に加圧することを止める後急速に圧力降下。
- 特に保護工具細工を効果的に発破損傷からオペレータおよび装置を保護できる設計した。
- 計算機制御機能、オペレータを自由に水詰物および排気の時間、圧力保留時間、インフレーションのクリーニングの時間およびテスト圧力を置くことができる実現しなさい。実験の間に、任意に単一か多段式圧力保有物テストを置くことができるまたはオペレータは圧力保有物テストの後で直接発破テストを処理できる。与圧の速度は調節実現することができるテスト データ一定した、stepless保ち、カーブ変数はリアルタイムに表示することができる試験結果は自動的に救いテスト レポートは任意に印刷することができる。（計算機制御）
油圧圧力試験の器具のための技術的な変数:
必要な力:220V、60Hz
高圧:0-48Mpa
与圧の速度:比率は制御可能、調整範囲0-2.5MPa/Sである
測定の正確さ:±0.5%FS
圧力保留時間:時間ユニットとして秒と任意に、置かれて。
データ収集:アメリカ人NIの高速獲得カードは、獲得率100,000 times/S.である。
ピーク記録:Labviewソフトウェアによって記録される
回線試験所:単一
排気機構:自動
テスト メディア:クリーン ウォーター
容積:30L
温度:室温
制御システム:コンピュータによって制御される自動
コンピュータ:DELL
制御ソフトウエア:Labviewソフトウェア
テスト レポート:マイクロソフト・オフィス
装置の大きさと重さ:L 1800mm* W 700mm*H 1330mm、およそ190KG
油圧圧力試験の器具のための装置の構成そして特徴:
1つは動力源として油圧試験機電気圧力試験ポンプを使用し、圧力送信機およびキャプチャ カードを通してテストを達成するために電磁弁を制御する。
2つは計算機制御および試験台統合された構造を採用するために、左側制御部品、右側である試験台である。構造は適度であり、レイアウトは美しい。
3計算機制御および操作ソフトウェア
4コンピュータは自動制御システムを
4.1ディスプレイ テスト プロセス。
4.2与圧の速度は調節可能、圧力変更実時間検出されて場合もある動的カーブ出力である場合もあるである。
4.3特別なテスト プログラム、オペレータがテスト圧力を置くことができるありテスト時間および他のテスト データ、システムは自動的にリアルタイム テスト レポートを、表示テスト カーブおよび変数および店の試験結果発生させ、印刷する。
4.4簡潔、便利の英国操作インターフェイスは、更新および制御ソフトウエアの維持は簡単である。
4.5の記録および出力機能:
（1）タイム圧力カーブ（標準的な構成）
（2）実験データは容易なアクセス、貯蔵および修正のためのExcelファイルで救われる
（3）システムはすぐにタイム圧力カーブ、設定、インターフェイスの印刷できるレポートを発生、変数はユーザーの要求に従って変えることができる。
（4）テスト時間ユニット:二番目に
（5）圧力単位:MPa
（6）オペレータは多重レベルテスト圧力および圧力保留時間を置くことができる。コンピュータは自動的に標準的なカーブを発生させる。圧力は圧力把握の間に設定値で安定している。それに標準的なカーブと実際のカーブを比較することの機能がある。2つのカーブは同じグラフに同時に表示される。
4.6装備することができる典型的な試験手順は次の通りある:
一定した与圧-圧力救助を保持する圧力:
油圧圧力試験の器具のための注意そして維持:
1部屋のドア テストを発破による人身傷害を避けるためにする前に近い。
2水流出を防ぐために水漕に満ちる水の間に水位を、観察しなさい。水漕に純粋な水を加えなさい。
、オペレータ準備中の圧力が「標本の荷を下す前の0"に、取り除かれなければ3取り除かれる「0"に準備中の圧力までの「圧力救助」をボタンそして待ち時間押すべきである。
試験装置が働かない状態に長い間あったら排出し、布ときれいにしなさい4水漕の水を。
5各テストの後で部屋を中きれいにしなさい。
テスト機械が働かない状態にあるとき6電源および空気源を切りなさい。
