カメラ レンズの回転トルクの試験装置PLC制御0.2N.m
| Control Mode: | Plc | Display Mode: | 7"タッチ画面 |
| Test Station: | 単一ステーション | Rotation Speed: | 10-30回/分 |
| Weight: | 10 N | Torque: | 1.2kgf*cm |
| Motor: | 松下電器産業のseroモーター | Clamp: | カスタマイズされる |
| High Light: | PLCは試験装置にトルクを与える,0.2N.Mのトルクの試験装置 |
||

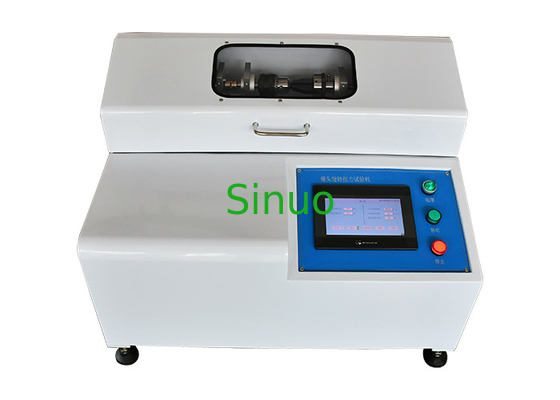

カメラ レンズの回転トルクの試験装置
プロダクト概観:
試験機は顧客の特定の条件に従って厳しく設計され、製造される。それは三菱PLCが装備されている松下電器産業のサーボ モーターによって7インチのタッチ画面運転される。それは通されたレンズの袖が付いている熱心な上限のトルクの試験装置である。
この試験機が主に通されたレンズの袖が付いているレンズの糸のねじりの強さを確認するのに使用され一定量の回転の後で疲労の抵抗を確認する。
働き主義:
20回以下/分の速度で一定量の時間N （N=thread length*10/threadピッチ）を回すためにレンズを握る据え付け品を運転するのにサーボ モーターを使用し対応する通された袖に挿入しなさい。シリンダーは固定滑車および重量の組合せによってより1.2kgf*cmの大きいトルクに耐えることができる。
技術的な変数:
|
いいえ: |
項目 |
指定 |
|
1 |
入力パワーの供給 | カスタマイズすることができる |
|
2 |
電気制御 | PLC |
|
3 |
操作 |
7"色のタッチ画面 |
|
4 |
ドライブ |
松下電器産業のサーボ モーター |
|
5 |
回線試験所 |
1 |
|
6 |
右回りの左回りの回転周期 | 0-999999、前もって調整することができる |
|
7 |
回転速度 | 10-30の周期/min |
|
8 |
袖の糸の指定 | 顧客によって提供される |
|
9 |
袖のための据え付け品の直径 | 40mm （トルクの車輪の半径は20mmである） |
|
10 |
トルクのための重量 | 10Nは（トルク0.2N.m、1.2kgf*cm以上達成しなさい）、他の重量カスタマイズすることができる |
|
11 |
据え付け品のタイプ |
2つのタイプの、硬度≥HRC28締め金で止めるの外的な締め金で止めることおよびピン最高の外の直径が付いている標本のためにの適したRa3.2より高い滑らかさ40mm以下 |
1. 袖の端は軸方向が自由に動くことができることを保障するために袖シャフトを滑らせるスプラインと一致しねじのねじ込みそしてねじ位置に一致させる。
2. レンズの据え付け品:カード スロットのない締め金で止める外の円のために、締め金で止めるポイント幅は1mmである;カード スロットが付いているレンズのために、カード スロットにそれを直接挿入しなさい。据え付け品hardness≥HRC28は、滑らかな終わりRa3.2より高い。
