IEC60898-1 条項9.13 MCB 機械的 200g 衝撃試験装置

IEC60898-1 条項9.13 MCB 機械的 200g 衝撃試験装置

MOQ: 1
価格: Customized
標準パッケージ: 合板
配達期間: 30日間
支払方法: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給能力: 月額1セット
詳細情報
起源の場所
中国
ブランド名
Sinuo
証明
Calibration Certificate (Cost Additional)
モデル番号
SN2507
サンプル範囲:
パネル/レール/埋め込み/パネルマウントタイプ
衝撃頭:
R10 ポリアミド 硬さ HR100
適用基準:
IEC60898-1
応用節:
第9条13
多く影響:
150±1g ((200g)
ブラケットの質量:
10±1kg
ハイライト:

emcの試験制度

,

電磁石のテスト サービス

製品説明



IEC60898-1 項 9.13 MCB メカニカル 200g 衝撃試験装置





基準と条項:



試験装置は,IEC 60898-1:2015の標準要求事項に適合する.家庭用および類似装置のための過剰電流保護のための電気アクセサリー-断路器-第1部分:電気回路断片.c.操作条項 9.13 機械的ストレスの試験,IEC 61009-1:2012等.





試験目的:



スイッチソケット,表面に設置された設置ボックス,コンタクター,鋳造ケースACエア・サーキットブレーカーなどに使用されます.通常の使用中に機械的衝撃にさらされる可能性のある露出部品の衝撃耐性を検証するため.





試験原理:



試験 Eha: 振り子,衝撃要素は,ある高度で自由に1メートルの振り子を通して放出され,垂直方向の最も低い点でサンプルを打つ.そして重力潜在エネルギーを 動力エネルギーに変換することで試験の目的が達成された場合

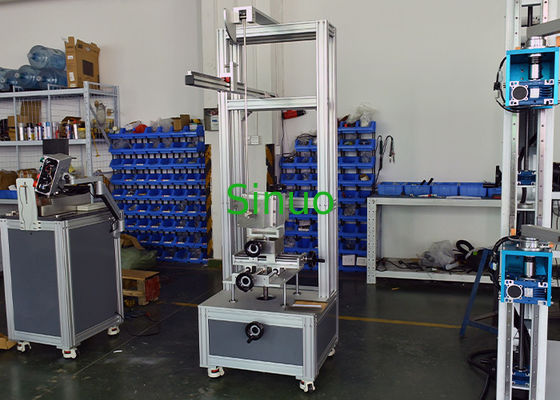

構造:



この装置は,低エネルギーペンダル衝撃試験装置とも呼ばれ,固定設置を必要としない床に設置された設計を備えています.試料の固定装置は,多方向調整が可能縦,水平,深さ調整を含む. さらに,マウントプレートに垂直な軸と垂直軸の両方について回転することができます.正確な位置付けのために5度自由度を提供する.



振り子腕には,ピボットポイントを介して調節可能な放出角メカニズムが装備されており,試料の前側および横部の様々な位置で標的を絞った衝撃が可能である.この柔軟な設計は,業界におけるほとんどの類似製品に対する衝撃試験要件を完全に満たしています..





技術パラメータ:



モデル SN2507
適用可能なサンプル範囲 パネル・マウント,レール・マウント,インプレス・パネル・マウント 断路器
衝撃要素の頭 R10ポリアミド,硬さ HR100
衝撃要素の質量 (等価質量) 150±1g ((200g)
マウント ブレーキットの品質 10±1kg
固定ブレーキ マウントプレートの周りに ±90°回転することができます, マウントプレートは垂直軸の周りに ±90°回転することができます,X,Y,Zの3軸を調整することができます
位置調整 ブラケット X-100?? 100mm,Y-100?? 100mm,Z-100?? 100mm ストローク調整可能
スイング・ペンダル 長さ1000±1mm,質量100±1g,外径9mm,壁厚さ0.5mmの鋼の振り子
衝撃の高さ 0-500mm,スケール表示 (対応する角度変換)
断路器の固定板 175*175*8 面板
サイズ 860mm×650mm×2000mm
体重 約140kg


サンプルフィクチャー表示:

IEC60898-1 条項9.13 MCB 機械的 200g 衝撃試験装置 0
