| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板 |
| 配達期間: | 30 日間 |
| 支払方法: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1ヶ月あたりの20セット |

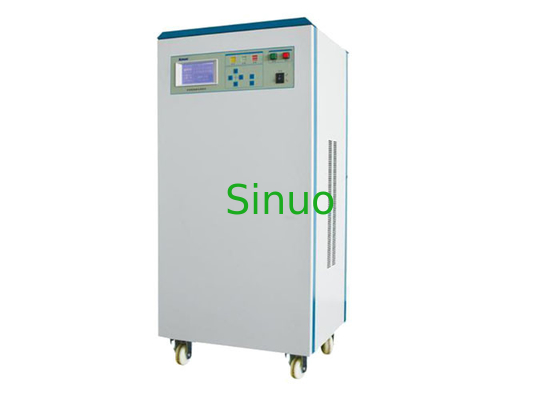

電気安全総合ACハイポット試験装置、ハイポット絶縁テスター
規格と条項:
IEC60884-1:2013「家庭用およびこれに類する用途のプラグおよびソケット-パート1：一般要件」
IEC60335-1:2016「家庭用およびこれに類する電気機器-安全性-パート1：一般要件」
IEC60950-1:2013「情報技術機器-安全性-パート1：一般要件」
IEC60065:2014「オーディオ、ビデオおよびこれに類する電子機器-安全要件」
サンプルと制限:
家庭用電化製品、電気付属品、ランプなど
用途:
様々な種類の家庭用電化製品メーカー、および家庭用電化製品の安全試験および認証を行う機関、研究機関
試験内容:
ACハイポット試験、絶縁抵抗試験、接地抵抗試験、漏洩電流試験、運転電力および低電圧起動性能試験
構造:
フロアスタンド型
技術パラメータ:
| ACハイポット試験 | |||
| ブースター定格出力容量 | 500VA (5000V/100mA)、短絡電流は200mA以上 | ||
| 出力電圧波形、歪み、調整率 | サイン波、<3% (純抵抗、5000V/1mA)、<3% (無負荷から全負荷まで) | ||
| 出力電圧設定 | 範囲 | 500～5000V | |
| 分解能、精度 | 5V、±(3%×設定+10V) | ||
| 周波数設定 | 範囲、精度 | 50Hz/60Hz、±0.1%×設定 | |
| アラーム制限設定 | 電流上限 | 0.10～99.99mA | |
| 電流下限 | 0.00～10.00mA | ||
| 補償電流設定 | 範囲 | 0.00～10.00mA、自動試験、補償はON/OFF可能 | |
| 時間設定 | 範囲 | 1～999秒 | |
| ランプアップ時間範囲 | 1～100秒 | ||
| 精度 | ±(0.1%×設定+1カウント) | ||
| 破壊電流アラーム | 範囲、精度 | 0.10～99.99mA、±(3%×読み取り値+3カウント) | |
| 絶縁抵抗試験 | |||
| 定格出力容量 | 2VA(1000V/2mA) | ||
| 出力電圧調整、出力電圧リップル | <3% (無負荷から全負荷まで)、<1% |
||
| 出力電圧設定 | 範囲、精度 | DC 500Vまたは1000V、±(3%×設定+3カウント) | |
| アラーム制限設定 | 抵抗上限範囲 | 0.0～99.9 MΩ、100～2000MΩ (上限が0に設定されている場合、上限の判定は行われません) | |
| 抵抗下限範囲 | 0.3～99.9 MΩ、100～2000MΩ | ||
| 時間設定 | 範囲、精度 | 1～999秒、±(0.1%×設定+1カウント) | |
| 絶縁抵抗測定 | 範囲 | 0.0～99.9 MΩ、100～2000 MΩ | |
| 精度 |
≤200MΩ: ±(3%×読み取り値+3カウント) >200MΩ: ±(8%×読み取り値+8カウント) |
||
| 接地導通抵抗試験 | |||
| 無負荷出力電圧 | <12V | ||
| 出力電流設定 | 範囲、精度 | 3～30A、±(3%×設定+0.2A) | |
| 電流周波数設定 | 範囲、精度 | サイン波50Hz/60Hz、±0.1%×設定 | |
| 試験時間設定 | 範囲 | 1～999秒 | |
| 精度 | ±(0.1%×設定+1カウント) | ||
| 結果表示モード | 接地抵抗または電圧 | ||
| 接地抵抗表示モード | |||
| アラーム制限設定 | 抵抗上限範囲 |
3A ≤ 出力電流 ≤ 10A: 10～600 mΩ 11A ≤ 出力電流 ≤ 25A: 10～300 mΩ 26A ≤ 出力電流 ≤ 30A: 10～200 mΩ |
|
| 抵抗下限範囲 | 0～100 mΩ | ||
| 補償抵抗設定 | 範囲 | 0～200 mΩ、自動試験、補償はON/OFF可能 | |
| 接地導通抵抗測定 | 範囲、精度 | 10～600 mΩ、±(3%×読み取り値+5カウント) | |
| 接地電圧表示モード | |||
| アラーム制限設定 | 電圧上限範囲 | 30～7500 mV | |
| 電圧下限範囲 | 0～3000 mV | ||
| 補償電圧設定 | 範囲 | 0～1000 mV、自動試験、補償はON/OFF可能 | |
| 接地導通抵抗測定 | 範囲、精度 | 10～7500 mV、±(3%×読み取り値+50mV) | |
| 漏洩電流試験 | |||
| 漏洩電流試験タイプ設定 | 単相負荷、静的/動的漏洩電流 | ||
| MDネットワーク選択 | 標準IEC 60990図4ネットワーク; その他の試験ネットワークはオプション | ||
| アラーム制限設定 | 電流上限範囲 | 0.050～9.999mA | |
| 電流下限範囲 | 0.000～5.000mA | ||
| 漏洩電流補償設定 | 範囲 | 0.000～1.000mA、自動試験、補償はON/OFF可能 | |
| 時間試験設定 | 範囲、精度 | 1～999秒、±(0.1%×設定+1カウント) | |
| 漏洩電流測定 | 範囲 | 0.050～9.999mA | |
| 精度 |
DC～10kHz: ± (3%×読み取り値+0.010mA) 10 kHz ～1MHz: ± (5%×読み取り値+0.050mA) |
||
| 出力電圧測定 | 範囲、精度 | 60～280V (相電圧)、±(0.5%×読み取り値+2カウント) | |
| 運転電力 (SN2212S(F)/ SN2212F(F)/ SN2212B(F)のみ) | |||
| アラーム制限設定 | 電力上限範囲 | 6～6000W | |
| 電力下限範囲 | 0～6000W | ||
| 試験時間設定 | 範囲、精度 | 1～999秒、±(0.1%×設定+1カウント) | |
| 電圧測定 | 範囲、精度 | 60～280V (相電圧)、±(0.5%×読み取り値+2カウント) | |
| 電流測定 | 範囲、精度 | 0.030～3.999A、4.00～25.00A、±(0.5%×読み取り値+2カウント) | |
| 有効電力測定 | 範囲、精度 |
30.0～199.9W: ±(0.5%×読み取り値+5W)、 200～6000W(または2000W): ±(0.5%×読み取り値+30W) |
|
| 力率測定 | 範囲、精度 | 0.10～1.00、±(2%×読み取り値+2カウント) | |
| 低電圧起動試験 | |||
| アラーム制限設定 | 電流上限範囲 | 0.30～25.00A | |
| 電流下限範囲 | 0.00～25.00A | ||
| 試験時間設定 | 範囲、精度 | 1～999秒、±(0.1%×設定 +0.05秒) | |
| 電圧測定 | 範囲、精度 | 60～280V (相電圧)、±(0.5%×読み取り値+2カウント) | |
| 電流測定 | 範囲、精度 | 0.030～3.999A、4.00～25.00A、±(0.5%×読み取り値+2カウント) | |
| 被試験機器用電源 | |||
| SN2212B 内蔵絶縁トランス | |||
| 絶縁トランス入力電圧、周波数 | 入力電圧と周波数に基づいて決定 | ||
| 絶縁トランス出力電圧比 | 漏洩電流試験 | 出力電圧は入力電圧の1.06倍 | |
| 運転電力試験 | 出力電圧は入力電圧の1.00倍 | ||
| 低電圧起動試験 | 出力電圧は入力電圧の0.85倍 | ||
| 絶縁トランス容量 | 単相負荷定格容量 6000VA | ||
| 絶縁トランス電圧調整 | 3% (無負荷から全負荷まで) | ||
| 過電流保護 | 最大電流30A、過電流発生後5秒で絶縁電源を自動遮断 | ||
| SN2212S、SN2212F 内蔵可変周波数電源 | |||
| 最大出力容量 | 5000VA | ||
| 出力電圧歪み | 1% @ 47～63Hz | ||
| 出力電圧安定性 | 1% | ||
| プログラム出力電圧 | 電圧範囲 | 0～300V | |
| 電圧精度 | 0.5%RD+0.5%F.S. | ||
| プログラム出力周波数 | 周波数範囲 | 47～63Hz | |
| 周波数安定性 | 0.1% | ||
| 出力最大電流 | 0～150V ファイル | 27A | |
| 0～300V ファイル | 14A | ||
| SN2212S 構成 IN-Pad | |||
| プロセッサ | ARM926コア、400MHz周波数 | ||
| オペレーティングシステム | Windows CE | ||
| ソフトウェア | ESRS-Pad 安全試験用特殊ソフトウェア | ||
| ディスプレイ | 10.4インチ TFTカラー液晶 | ||
| 操作方法 | タッチスクリーンによる入力、USBインターフェースのマウスおよびキーボードによる入力をサポート | ||
| ストレージ | 50MB FLASH、大容量SDメモリカードを選択可能 | ||
| 外部インターフェース | 2ウェイRS232インターフェース、2ウェイUSBインターフェース、CANインターフェース、DC12V電源インターフェース | ||
| 取り付けブラケット | 3D、全角度、ディスプレイスタンド | ||
| バーコードスキャナー | RS232インターフェース付きバーコードスキャナー1台 (デフォルト) | ||
| インターフェース機能 | |||
| リモートコントロールインターフェース | 標準、標準フットスイッチ (開始) | ||
| アラームライトインターフェース | 標準、標準3色警告灯 (試験中、合格、警告) | ||
| 通信インターフェース | 標準RSA32、オプションRS485、ネットワークポート、GPIBなど | ||
| 可変周波数電源制御インターフェース | オプション | ||
| スイッチインターフェース | オプション、開始、停止、試験、合格、アラームスイッチ出力 | ||
| プリンターインターフェース | オプション、ドットマトリックスプリンターおよびマイクロプリンターをサポート | ||
| 一般仕様 | |||
| 検証および校正環境 | 23℃ ±5℃、(45～75)% RH、低塵埃 | ||
| 使用環境 | 0℃ ±40℃、(5～90)% RH、低塵埃 | ||
| 保管環境 | -10℃ ～ 55℃、(5～95)% RH、低塵埃 | ||
| システム電源 | 220V±10%、50Hz±5%、10A | ||
| システム消費電力 | 最大1000VA (被試験製品の動作消費電力を除く) | ||
| システム重量 (梱包なし) | 約80kg | ||
| 寸法 (mm、梱包なし) | SN2212S | 483(W)x 600(D)x 1355(H) | |
| SN2212F | 483(W)x 600(D)x 1355(H) | ||
| SN2212B | 530(W)x 460(D)x 1105(H) | ||
