IEC 60898-1 条 9.10 断路器のトリッピング試験装置 2500A

IEC 60898-1 条 9.10 断路器のトリッピング試験装置 2500A

概要:

この機器は,お客様が定義した技術要件に基づいて開発され,IEC 60898-1 (9.10),GB10963.1-2005 (9.10),GB14048を含む適用される国内および国際規格に適合しています.1〜2006年 (7.2.1) とJB/T8979-2006 (8.13) に基づいて,断路器の試験において信頼性と標準化された性能を保証する.

この装置は,電流を1で適用することで,断路器の遅延トリッピング性能を検証するように設計されています.131 について45定数値の2.55倍で,断熱器が規定された時間内に動いていることを保証します.また,断片を電流の3〜20倍から範囲に切り離すことで,瞬間的なトリッピング行動を評価することができます.

配送前に鋳造型ケース・サーキットブレーカー (MCCB) やミニチュア・サーキットブレーカー (MCB) のオンラインテストに最適です断路器の製造における電気性能検証のための必須機器として速速の固定装置の設置,完全自動テスト, 知的合格/失敗判断が備わっています.

設備のハウジングは高級アルミ合金と鋼で構成され,パネルは金属スプレーコーティングを使用して完成し,抗静止性,腐蚀性および耐腐蝕性のために処理されています.上部には制御パネルが装備されています,電源スイッチ,および遅延トリッピングテスト専用のさまざまな仕様の端末. コンパクトな構造,ユーザーフレンドリーな操作,安定したパフォーマンス,そして現代的な美容的な外観,このシステムは効率的で信頼性の高い試験ソリューションを提供します..

テクニカル仕様

1 恒温室

1. 制御された温度環境を提供するために試験システムに統合されます.
2. 温度範囲:環境温度 ~ 50°C
3. 温度解像度:0.1°C
4. 温度安定性 ±1°C

2 遅延したトリッピングテストパラメータ

1. AC電流出力範囲: 3~350A
2. AC電圧出力範囲: 0 〜 5V
3. 出力チャネル:単チャンネル出力;複数の極の断路コンタクトが連続で接続され,同時試験を行う.
4. 適用される製品範囲:3Aから125Aまでの小型断路器
5. 出力電流波形:純粋なシナス波 (波形歪み ≤5%,全システム誤差 ≤3%)
6. 制御モード:タッチスクリーンインターフェースによる自動制御
7. 現在の精度 0級5
8. 圧力の精度 0級5
9. トランスフォーマー電流比: 400/5A
10. 試験時間: 1秒から999,999秒まで調整可能
11. 試験プロセス: 定数電流の1.13倍を適用した後,システムは 5秒以内に自動的に定数電流の1.45倍に増加し,進行的な試験を行う.

3 インスタント・トリッピング・テスト パラメータ

1. 固定方法:端末接続,単一ステーション配置,1P4P断路器と互換性
2. 出力電流範囲:AC 100A ~ 2500A
3. 出力チャンネル数:1チャンネル
4. 現在の精度:5級
5. 現在の解像度:1A
6. 瞬間の試験時間:≤0.2秒
7. 動作時間の上限設定:1 ~ 200 ms
8. 動作時間 下限設定:1 ~ 200 ms
9. テストステーション:1 ステーション
10. 制御システム:PLC + タッチスクリーンインターフェース
11. タイミング範囲:1 ~ 999 ms
12. 保護機能:短回路保護,過負荷保護,漏れ防止
13. 動作温度:0~+40°C
14. 相対湿度:20%~90% RH
15. シャーシの寸法:長さ1000mm × 幅780mm × 高さ1600mm

4 温度上昇試験パラメータ

1. 目的:正常な動作条件下で,指定された手順に従って試験された断路器が,適用基準の表7で定義された限度値を上回る温度上昇を示さない..
2. 要求:断路器は,試験後も損傷を受けず,運用安全を損なうことなく,完全に機能しなければならない.
3. 温度測定チャンネル:8チャンネル
4. 温度解像度:0.1°C
5. 温度測定範囲:0~200°C
6. 熱対タイプ:T型
7. 温度表示:リアルタイム曲線表示
8. データ記録:内蔵温度データ記録機能

温度上昇試験用のワイヤリング:

1. 仕様1mm2,1.5mm2,2.5mm2,4mm2,6mm2,10mm2 長さ:各1メートル 仕様1枚につき5枚
2. 仕様 16mm2, 25mm2, 50mm2 長さ: 1本2メートル,数量:仕様1本5個

アクセサリー

1. 熱電偶固定用の特別な接着剤 1ボトル
2. 粘着剤を除去する溶媒 1 ボトル

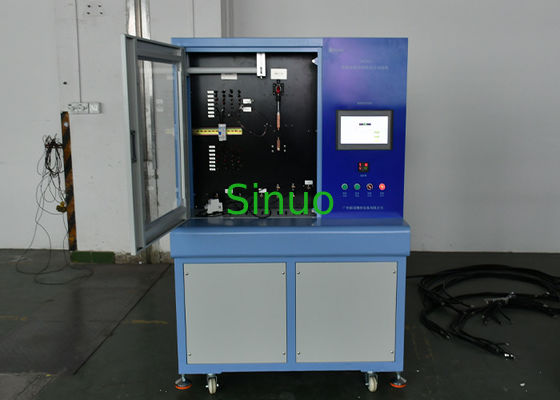

サンプル表示:
