| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板 |
| 配達期間: | 1か月 |
| 支払方法: | T/T |
| 供給能力: | 1ヶ月あたりの10セット |

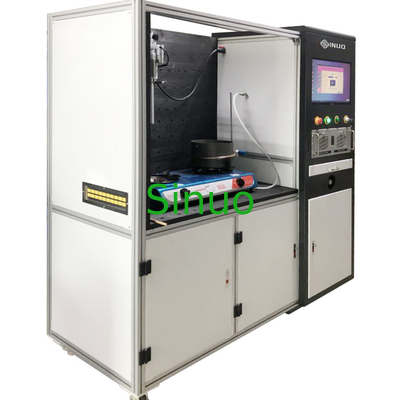

IEC60335-2-31 レンジフッドの加熱性能試験装置
レンジフッドの加熱性能試験装置に関する規格:
この暖炉試験システムは,IEC標準60335-2-31の第11章および図101の要件に従って設計および製造されています.
レンジフッドの熱性能試験装置の構造:
試験コーナーは温度上昇環境をシミュレートし,レンジフッド試験とガスストーブ試験に適合する.
レンジフッドの熱性能試験装置の技術パラメータ:
| 労働力 | 220V,50Hz,機器の電力は約10500Wです |
| 電気熱力 | 6つのバーナーがあり,そのうちの後部3台の入力電力は2KWで,前部3機の入力電力は1.5KWです (ドイツのEGOバーナー,電源誤差が小さい,使用寿命が長い). |
| パネルのサイズ | 左側のパネルは800*1200mm,布 9*6=54の温度測定点,後ろのパネルは約1200*1200mm,布 9*9=81の温度測定点,ポイントレイアウトは100*100mm平方です. |
| 温度測定用銅板 | 直径15mm 厚さ1mm |
| 熱対線 | 直径は0.3mm未満で,K型Omegaオリジナルの熱対線は端末ブロックに均等に接続されています. |
| サイズ | 約1200*800*2000 (長さ*幅*高さ mm) |
| アクセサリー | 同じサイズまたはストーブのサイズに近い 6 つの容器で装備され,さらに 20 つの 4 メートル長い熱対ケーブルで装備されています. |
| 測定された熱負荷/kW | 容器の大きさ/mm | 熱水 (kg) | |||||||
|
鍋内径 φA |
底の厚さ C | 鍋壁の厚さ D | 鍋の深さ H | 角半径 E |
底面 /cm2 |
鍋の質/g | 蓋の質/g | ||
| <1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| 3.36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4.40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95 | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| 許容性 | ±1% | ±01 | ±01 | ±1% | 0・0です5 | ±5% | ±5% | ||
