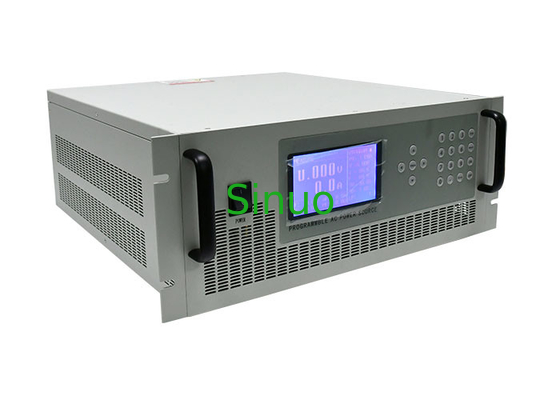

SPWM 高周波パルス AC 定電流源 幅パルス幅変調
AC定電流源の製品情報:
AC定電流源はSPWM高周波パルス幅パルス幅変調を採用し、IGBTが出力を実現し、出力電流と周波数を変調でき、速い応答速度、高い定電流精度、長期安定動作を実現します。また、人的要因の影響を受けることなく、グリッド電圧の変動、ループ抵抗の変化、製品の内部抵抗の変化によって引き起こされる電流の変化を克服できます。小型、高効率、信頼性、メンテナンスコストという点で、従来の電圧レギュレータに比べて明らかな利点があります。主に、定格電流、動作電流、短絡電流などの熱影響試験が適用されるサーキットブレーカー、ヒューズ、サーマルリレー、電磁開閉器、その他の保護スイッチやさまざまなタイプの変圧器など、特定の製品の電流の熱影響の試験と適用に使用されます。
特徴AC定電流源の場合:
1.定電流、定電流調整範囲：0～最大値の連続調整。
2.定圧、定圧調整範囲：0～最大。値の連続調整。
3.周波数変換、周波数調整範囲：47Hz-63Hz調整可能、固定ギア50Hz、60Hz、100Hz、120Hz。
4. 定電流および定電圧を使用する場合、制御特性と保護特性の両方を維持するために自動的にクロスコンバートできます。
5. 二乗平均電圧、二乗平均電流、有効電力、周波数などの測定を提供します。
6.保護モード:過電圧、過電流、過負荷、短絡、電流制限など。
7. 入力と出力は絶縁されています。
技術的パラメータAC定電流源の場合:
| モード | CCS1000 | |||||||||
| 力 | 500VA | |||||||||
| 働く | SPWM (正弦波パルス幅変調) | |||||||||
| 入力 | 段階 | 1φ2W+PE単相2線+アース | ||||||||
| 電圧 | 127V±10% | |||||||||
| 周波数 | 47Hz～63Hz | |||||||||
| 出力 | 段階 | 1φ2W+PE単相2線+アース | ||||||||
| 周波数 | 47～63Hz調整可能（固定ギア50Hz、60Hz、100HZ、120HZ） | |||||||||
| 電圧 | AC5V | |||||||||
| 現在 | 0-100A | |||||||||
| LEDディスプレイ | 電圧Vrms、電流Arms、周波数、電力ワット数 | |||||||||
| リニアレギュレーション | 0 。1% | |||||||||
| ロードレギュレーション | 1% | |||||||||
| 高調波THD | 2% (純抵抗負荷) | |||||||||
| 周波数調整 | 0 。01% | |||||||||
| 電圧分解能 | 0 。1V | |||||||||
| 周波数分解能 | 0 。01Hz | |||||||||
| 現在の解像度 |
出力Io＜10A：分解能：0 。001A; 出力 100＞ Io≥ 10 A: 分解能 0 。01A； |
|||||||||
| 測定精度 | 電圧 | 0 。5%FS+5dgt | ||||||||
| 現在 | 0 。5%FS+5dgt | |||||||||
| ワット数 | 0 。5%FS+5dgt | |||||||||
| 周波数 | 0 。01%FS+5dgt | |||||||||
| 設定精度 | 電圧 | 1%FS | ||||||||
| 現在 | 0 。1%FS | |||||||||
| アイリムセット | O-最大電流 | |||||||||
| 保護 | 過電流、過熱、過負荷、短絡 | |||||||||
| 冷却 | ファン強制冷却 | |||||||||
| 重量(kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| 寸法 W×H×D(mm) | 430×133×370 | |||||||||
| 作業環境 | 0～40℃、20～90％RH | |||||||||
