| MOQ: | 1 |
| 価格: | Customized |
| 標準パッケージ: | 合板 |
| 配達期間: | 30 日間 |
| 支払方法: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1ヶ月あたりの30セット |

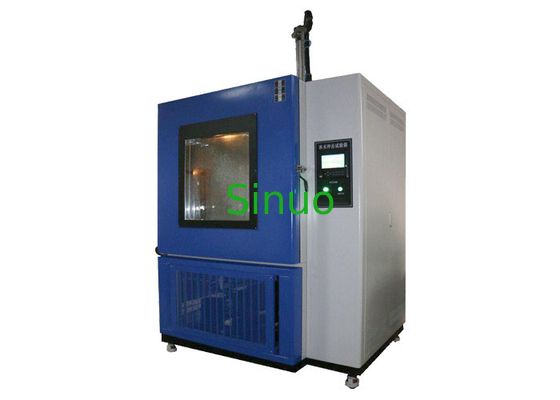

自動車部品のためのしぶきの水質試験の部屋との4℃温度の衝撃への0
概観:
この試験装置は水溜を通って運転すると起こると同時にしぶき水に露出されたとき部品の負荷を模倣します。テストは水によって衝撃タイプの冷却に服従させたとき部品の作用を確認するのに役立ちます。これは冬の間に水道で運転すると起こります。故障モードは異なった温度拡張係数によって引き起こされる材料かシールの失敗の機械に割れることです。
テスト温度に熱される脱イオンされた水（0-4°CのISO 12103-1とサンプルにに従って重量、罰金3%アリゾナの塵を、含んでいる水道水吹きかけて下さい。パーマの混合はサンプルからの300-350のmmの間隔で）、保障されます。各しぶきの持続期間3 s、および水流はしぶき/ノズルごとの3-4litersです。転移の持続期間<20 s （ISO 16750-4およびGB/T28046.4によって必要なただ温度の貯蔵と） （はねかけること）間のDUTの手動転移のために。
規格準拠:
構造:
部屋のタイプ構造、暖房および氷水の影響は中間の仕切りが付いている2つの部屋で、完了します
技術的な変数:
| 容積、重量および本管次元 | |
| わずかな内部容積 | 800のL |
| 内部の部屋の有効なサイズ | 800×800×1000 （mm） |
| 暖房箱区域 | 右側 |
| サンプル ホールダーのサイズ | 定められるため |
| 外法 | 1500×1220×1780 （mm） W×D×H |
| 重量 | 500kg |
| 働く騒音 | ≤75dbは、機械および地面から1.2メートルの前の機械から1メートル離れた離れた測定されます |
| 最高力 | 6kw |
| 最高の流れ | 40A |
| 電源 |
AC380V単相RのN +保護地面; 電圧10% Vの正当な変動範囲; 頻度正当な変動範囲50±0.5HZ; TN-Sモード電源またはTTモード電源; 抵抗を基づかせている保護アース線は4Ωよりより少しです ユーザーは設置場所で装置のための対応する容量の空気か電源スイッチを形成するように要求されスイッチは独立制御でなければなりません。箱に力のサンプルを置くのに装置が使用されているときサンプル電源は外部電源を使用し機械の電源は直接使用されるべきではないです; |
| 技術的な変数 | |
| 使用のための環境条件 | 周囲温度は+25 ° Cです、相対湿度は≤ 85% R.H、およびテスト部屋のサンプルの状態の下で測定される価値ではないです。 |
| 暖房の温度較差 | Rt 10の°C | 120 °Cは、置くことができます |
| 暖房率 | RT+10°C ~105°C≤15min |
| 水流 | しぶき/ノズルごとの3-4リットル |
| しぶきのノズル | 300mmの間隔をあける次の図に従ってなされる2 PC  |
| しぶきモード | 水平にノズルのスプレーのサンプル |
| しぶきの水温 | 0-4℃の冷凍の圧縮機+混合の水ポンプ |
| はねかけることのためのテスト メディア | ISO 12103-1に従って重量、罰金3%アリゾナの塵を、含んでいる水道水。パーマの混合は保障されます。 |
| DUTへのノズルの間隔 | 325±25MM |
| 置くことができるサンプルの数 | 倍数[全面的なサイズはの範囲にWの× Hの× D300の× 400の× 500 （mmあります）] |
| 周期をテストして下さい | 3sをはねかけますあらゆる30min。サイクル時間は図35に示すように、置くことができます |
| 周期の数 | 100つは、置くことができます |
| ノズルの整理 |
サンプルに直面する内部の部屋の左側で並べられる
|
|
サンプル固定をテストして下さい |
部屋の土台フレームで固定される |
| 部屋の構造 |
内部の部屋材料:SUS316#のステンレス鋼1.2mm厚く; 熱する吹く箱:SUS304#のステンレス鋼1.0mmテスト部屋の右側にある中間の熱絶縁材との厚く、中そして外の2つの層。;
制御箱およびテスト部屋は必要です; スプレー水はテスト部屋の底で回復されます; スプレー ノズルはテスト部屋の左側にあり、1つの側面によって固定されます; テスト部屋の底はチャネルの鋼鉄によって網の構造に溶接されます、上面はテスト部屋の右側にサンプル土台フレームのシャーシを、および開いた穴の関係の吹く暖房装置取付けるための鋼板と置かれます。 |
| 部屋のドア |
単一のドア 耐圧防爆ハンドル 霧の透明な窓 窓ワイパー |
| 観察窓 | ドアに置かれる、サイズ600x600mm |
| つくこと | 屋内照明 |
| コントロール パネル | 人間-機械インタフェース、電源スイッチ、スイッチ、予備7inchの人間-機械インタフェースを制御して下さい |
| 配給統制のキャビネットに動力を与えて下さい | 力遮断器、人間機械インターフェイス コントローラー、電力配分板、冷却ファン、過熱保護装置、水ポンプを合計して下さい。 |
| 回復システムに水をまいて下さい | 節水を達成するのに最下のリサイクル周期を使用して下さい |
| 泥の給水設備 | SUS316#のステンレス鋼が泥の給水の水漕を作るのに使用され一定した圧力に一定した電流供給のスプレーを保障するために泥水反結晶化感動的な装置、泥の給水の水ポンプおよび給水は圧力調整装置を配管するために保障されます。 |
| 泥水補足 | 手動で、準備された泥水は泥タンクに直接導入することができます。 |
| 管のクリーニング システム | パイプラインの土の詰ることを防ぎ、給水はテストの後で自動的に始められ、準備中の土はきれいになります。専門のクリーン ウォーターの供給の電磁弁。 |
| 給水 | 配水管に直接接続されて、必須の給水圧力≥ 2kgf/cm2 |
| 電気制御システム | |
| コントローラー |
LCDのタッチ画面のコントローラー 暖房周期、スプレー周期、ポンプ行為、清浄作用、等に分けられる。 |
| 冷却装置 | フランスTecumsehの圧縮機を使用して |
| コミュニケーション | 監視およびリモート・コントロール システムとしてテスト データを記録するのに使用することができます |
| 操作モード | プログラム モード/設定モード |
| 設定モード | タッチ入力中国/英国インターフェイス |
| 操作制御 | 不足分コネクター行為を実行するか、または停止するようにコントローラーに単に命じる電源を入れた後外的な操作停止スイッチ信号のコネクター、 |
| 安全保護 | |
| スプレー ポンプ | 積み過ぎの保護、短絡の保護 |
| 力 | 漏出保護、積み過ぎおよび短絡の保護 |
| 感動的なモーター | 積み過ぎの保護、短絡の保護 |
| 貯蔵の環境の条件 | 周囲温度は0の°C | +35 °Cの内で保たれるべきです |
| 設置場所の条件 | テスト部屋の左右の側面のパネルは壁からの800mm以下ないし、前部壁からの壁への間隔は1000mm以下ありません。装置がためにあなたのプロジェクトの進歩に影響を与えないために戸口にか道、エレベーター、等入ることができるかどうか確認して下さい。 |
| 輸送モード | 全機械の交通機関 |
