システム制御装置: | 三菱 PLC | 表示装置: | タッチ スクリーン |
---|---|---|---|
IPの程度: | Ipx1~Ipx8 | 滴り区域: | 1000×1000mm |
振動の管: | R200~R1600 mm | IPX8タンク: | ステンレス鋼、Ф600×1200mm |
ハイライト: | 雨試験室,IEC の試験装置 |
水進入試験制度に対するIPX8広範囲の保護へのIPX1
概観:
IPX8試験制度への統合されたIPX1が電子および電気プロダクト、自動車、オートバイの部品、家庭用電化製品、シールおよびランプのためのエンクロージャの保護性能を確認するのに使用されています:
程度IPX1およびIPX2の水点滴注入
程度IPX3およびIPX4で吹きかかり、はねかける水。
程度IPX5およびIPX6のウォーター ジェット
程度IPX7の水の一時的な液浸
程度IPX8の水の連続的な液浸
水進入試験制度は、同等の圧力を達成することを水滴り、水スプレーまたはウォーター ジェットの速度の範囲が水ことをで浸るサンプルの深さの制御によって給水の流れの制御による標準的な必須の価値ことを保障しましたりエンクロージャの全区域上の水または圧力の等流を作り出します。
規格準拠:
保護のIEC 60529-2013 「程度エンクロージャ(IPコード)によって」はIPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7およびIPX8提供しました
IEC 60598-1-2017の「指導者Part1:一般要求事項およびテスト」
構造:

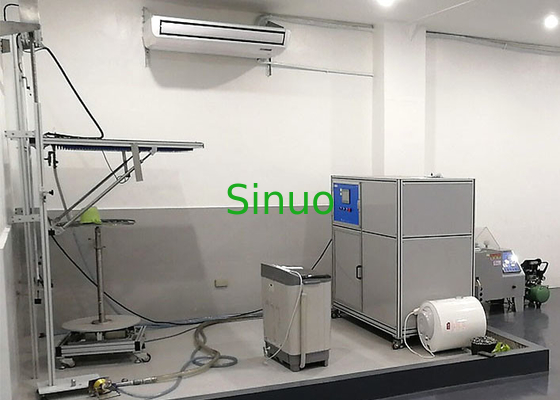

試験装置は滴りのメカニズム、振動のメカニズム、ウォーター ジェットのメカニズム、液浸タンク、IPX8圧力水密の容器から、電気制御キャビネットおよび回転盤成っています。滴り箱のブラケットはモーターによって自動的に制御されて持ち上がることができる反低下機能と壁掛かって。振動のメカニズムの1つの端は壁に取付けられ、振動のメカニズムのもう一方の端はモーター運転によって床サポートで固定、管振動するために引き起こされますです。ノズルは床の立場サポートで固定です。水漕および電気制御部品は電気起重機によって統合されています、サンプル バスケットの持ち上がること運転されます。回転盤の回転速度は調節可能、IPX1 ~IPX6テストのために使用されてで、IPX2テストに使用する傾けられた15°である場合もあります。試験装置は浄水器のクリーニング装置がピンホール妨害を防ぐために装備されています。この全システムは開いたタイプ構造を採用します。
技術的な変数:
1. 電気制御キャビネット及び水液浸タンク | |
電気制御キャビネット |
|
適用範囲 | IPX1-6テストのための給水そして制御、IPX7一時的な液浸試験、IPXの連続的な液浸試験 |
給水方法 | 一定した流れの給水、一定した圧力給水 |
給水制御プロセス | 電子流れメートルおよびデジタル圧力計は宅内装置の後でリアルタイムの現在の値をタッチ画面の流れおよび圧力価値監察します、データはデータ変換によるPLCに読込まれ、それから水ポンプの速度は頻度コンバーターを通して調節されます。システムに給水の2つのチャネルがあります:1本の大きい流れの枝および1の小さい流れの枝。 |
大きい流れの枝 |
IPX5/6強いウォーター ジェット テストに加えられる◆ ◆の流れの範囲:10-100L/min ◆の流れの正確さ:±0.5L/min ◆の流量計:タービン流量計 ◆の水ポンプ:ステンレス鋼の遠心ポンプ |
小さい流れの枝 |
IPX1/2/3/4水散水試験に加えられる◆ ◆の流れの範囲:1-10L/min ◆の流れの正確さ:±0.5L/min ◆の流量計:小さいタービン流量計 ◆の水ポンプ:ステンレス鋼の遠心水ポンプ ◆圧力範囲:0.1-3Kg/cm2 ◆圧力表示:デジタル圧力計を使用してデジタル表示装置、 |
液浸タンク/水貯蔵タンク |
◆はIPX1-6テストの給水におよびIPX7及びIPX8液浸試験使用することができます ◆の容積:500L ◆タンク サイズ:W600mmXD600mmXH1400mm ◆の観察窓:緩和されたガラス窓 ◆の観察窓のサイズ:W200mmXH1250mm ◆の深さのゲージ:ステンレス鋼のスケール ◆の目盛の長さ:1300mmの決断1mm ◆のレベル コントロール:浮遊物スイッチ+流出管 |
給水のパイプライン | システムの給水は各装置の電磁石水弁によって別に制御される場所のレイアウトに従ってポリ塩化ビニールのホースを通した各装置に配られます。給水のパイプラインは排水栓によって取付けられています。テストが完了した後、配水管の水は自動的に取除かれます。 |
フィルター | スチール・ケース、良い濾材 |
安全保護 | 段階順序の保護、漏出保護、水不足の保護、異常な保護 |
2. IPX1/2縦水滴り箱テスト装置 | |
滴り区域 | WD=1000×1000mmは、他のサイズ カスタマイズすることができます |
滴りの高さ | サンプルへの針の200mmの間隔は赤外線センサーによって自動的に測定されます |
滴りの速度/水流 | 切替可能な1+0.5 0mm/minか3+0.5 0mm/min降雨量はディジタル式です |
針のピンホール開き | Φ0.4mm |
滴りの穴の間隔 | 20mm×20mm |
滴り箱の持ち上がること | 保障します1100-1800mmのねじガイド滑らかな持ち上がることをおよび自動閉鎖から調節可能なモーターによって運転されて |
時間をテストして下さい | 0-99.9minは、前もって調整することができます |
3. IPX3/4振動の管水散水試験装置 | |
振動の管の半径 | R200、R400、R600、R800、R1000、R1200、R1400、R1600mmは任意、ステンレス鋼の作られてです |
針のピンホール開き | Φ0.4mm |
スプレーは配分に穴をあけます |
IPX3:60°のアークに中心点(120°)のどちらかの側面 IPX4:半円の全180°に 穴の間隔:50mm |
IPX3/4切換え | 一定量の盲目穴の針かによ穴の針の変更によって転換 |
振動の角度 | IPX3:120° (±60°);IPX4:350° (±175°) |
振動の速度 |
IPX3:4s /cycle (2×120°); IPX4:12s /cycle (2×350°); |
水流 | 調節可能な1-10L/min |
時間をテストして下さい | 0.01S~99.9分は、前もって調整することができます |
4. IPX3/4手持ち型水スプレー ノズル | |
スプレー ノズルの変数 | 外の直径:Ф102mmの球形の直径:SФ75.5mmの中心の1つの穴、30°ピッチの12の穴の2つの側近グループ、15°ピッチの24の穴の4つの外の円は、黄銅から成っているФ0.5mmの121の穴を合計します。 |
水流 | 10L/min±5%の流れメートルはロタメーターを通して手動で調節可能、電子流量計任意である場合もありますです |
圧力 | 50~150Kpaの圧力計の測定範囲:0~0.25Mpa |
移動盾 | アルミニウムの作られて、取り外し可能である場合もあります |
噴霧の方向に水をまいて下さい | 水噴霧角度はIPX 3&4のスプレー ノズルの分け前IPX 5&6のホースのノズルが付いている同じサポート調節可能である場合もあります |
持続期間をテストして下さい | 0.01S~99.9分は、前もって調整することができます |
5. IPX5/6手持ち型のウォーター ジェットのノズル | |
ホースのノズルの変数 | IPX5:Ф6.3mm;IPX6:Ф12.5mm |
水流 | IPX5:12.5±0.625L/min;IPX6:100±5 L /minの流れメートルはロタメーターを通して手動で調節可能、電子流量計任意である場合もありますです |
ノズルからのエンクロージャの表面への間隔 | 2.8m ((ノズルからの回転盤の中心の表面、標準への間隔は2.5-3mを要求します) |
水ジェット機で行く方向 | 水噴霧角度は調節可能である場合もあります |
ノズルの固定方法 | IPX 5&6のホースのノズルおよびIPX 3&4のスプレーはノズル同じサポートで固定です |
圧力計 | 0~0.25MPaは、表示することができます |
持続期間をテストして下さい | 0.01S~99.9minは、前もって調整することができます |
6. IPX7一時的な液浸の部屋 | |
部屋のサイズ及び容積 | 内部の部屋のサイズ:WDH=600*600mm*1400mm、500L |
最も高いテスト水深 | 1200mm、スケールと、スケールの決断:1mm |
バスケットのサイズ | ステンレス鋼の掛かるバスケット:WD=500×500mm |
持ち上がる制御 | 電気起重機によって制御される |
持続期間をテストして下さい | 手動で制御して下さい |
観察窓 | 緩和されたガラス窓、窓のサイズ:W200mmXH1200mm |
7. IPX8連続的な液浸の容器 | |
操作方法 | プリセット パラメータ、自動与圧、自動圧力救助 |
容器のサイズ | 内法:全面的なФ600×1200mm:WDH=800×980mm×1850mm |
水深の試験範囲 | 0-50 m |
空気圧の対応する調整範囲 | 0-0.5MPaは圧力センサー、正確さによって、自動的に調節することができます:0.001MPa |
安全弁の排出圧力 | 0.55MPa |
持続期間をテストして下さい | 0-9999分 |
8. 回転盤 | |
直径 | Φ600mm |
回転速度 | 1r/min |
軸受け容量 | ≤50kg |
他の特徴 | 防水に、持ち上がるサポート フレームとの傾けられた15°は、ある場合もあります |
