MOQ: | 1 |
価格: | Tailored |
標準パッケージ: | 合板 |
配達期間: | 3ヶ月 |
支払方法: | T/T |
供給能力: | 月額1セット |

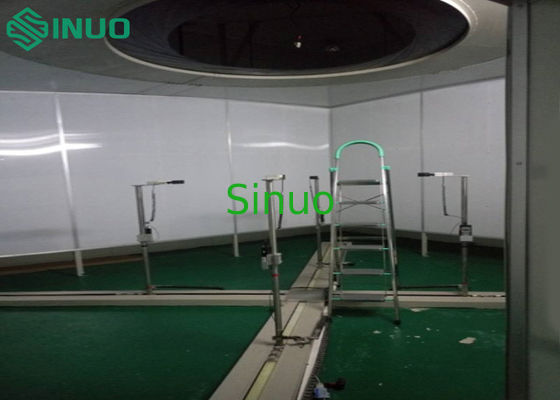

IEC 60879-2019の天井に付いている扇風機の環境試験の部屋のエネルギー効率のテスト ラボ
概観:
このテスト ラボはIEC 60879-2019およびGB/T 13380-2007で指定される方法に従ってファンの性能試験を行うことができます。試験制度は正確に風速、空気容積、ファンの速度、ファンのパワー消費量、天井に付いている扇風機および装飾的な天井に付いている扇風機のファンのエネルギー効率の価値のようなパフォーマンス パラメータを測定、ファン プロダクト、製品品質の点検および研究開発の条件の見本抽出そして分析を実現できます。
それは広範囲の単一エンタルピーの相違の部屋です。実験室は一組の空気容積の測定器を含んでいます。テスト部屋はよい断熱材の効果をもたらす断熱材のために100mm両側の厚く堅いポリウレタン板そして0.6mmの厚い色の鋼板を使用します。
このテスト部屋はテスト部屋の中の空気環境を調節するのに使用されている外的な冷暖房システムを含んでいます。屋内空気はテスト部屋の温度そして湿気にテスト条件の条件を満たさせます冷却され、湿らせられ、そして熱されます。
この実験室はオフィス・コンピュータ、力キャビネット、制御キャビネットおよび可変的な頻度電源を貯えるための手術室が装備されている必要があります。バイヤーによって組み立てられるこの家は板によって組み立てることができます(一般に実験室の隣で)。
この試験制度はコンピュータによって主制御です。オペレータはテスト部屋の外にあり、人員は風分野に影響を与えません。装置のテストは自動的に完了し、テスト データは、救われて記録され、気流のレポートおよびエネルギー効率の評価は自動的に発生します。このシステムによい反復性、高性能、便利なデータ記憶の利点が等あります。
標準:
次の標準に従って設計することができます:
IEC 60879-2019 「測定する世帯そして同じような目的方法のための慰めファンそして調整装置性能」を
GB/T 12021.9-2008" AC扇風機のためのエネルギー効率およびエネルギー効率の等級の最低の正当な価値」
GB/T 13380-2007 「A.C.扇風機および調整装置」の
タイプのUUT:
*Ceilingファン:900~1800mm
テスト内容:
*風速
*風の容積
*回転速度
*速度の比率
*入力パワー
*エネルギー効率の価値
実験室の測定の器械の表示器:
NO: | 名前 | 内容 | 範囲 | 測定不確実性 |
1 | 温度および湿気センサー | 乾燥した球根温度 | 0~50℃ | ±0.1℃ |
2 | 温度および湿気センサー | 相対湿度 | 30%~80%RH | ±3%RH |
3 | デジタル力メートル | 入力電気変数 | / | ±0.5% |
4 | 風力計 | 風速 | 0.15~5m/s | ±0.2m/s |
実験室部屋の構造:
外のり寸法 | 4700 (W)×4700 (H) D)×3100 ( |
内のり寸法 | 4500 (W)×4500 (H) D)×3000 ( |
実験室の維持の構造 | 100mmの堅いウレタン フォームの絶縁材 |
ドア | 中1600×2200 (H)×1 (引き戸) |
実験室の窓のサイズ | 1600×800mm |
実験測定器:
装置 | タイプ | 指定 | |
実験室 | 風力計ガイド | ステッピング モーター制御 | 2mの最高の走行距離との日本SanRexか同等、 |
天井に付いている扇風機ガイド | ステッピング モーター制御 | 日本Matsushitaか等量 | |
サンプル ホールダー | ねじによって調節される高さ | カスタマイズされる |
主要な技術的な変数:
1. サンプル段階の持ち上がる範囲:900-1800mm。
2.風力計とサンプル間の間隔:1500mm。
3。風力計のスライドは4つの斜めラインに沿って動きます:40-1000mm (自動調節)。
4.風速の計器:ブランド:オーストリアはE + E、小数点を表示します:0.01m/sの器械の正確さ:± 0.2m/s
5.インペラーの直径:100つのmm
6.測定範囲:0.40 | 30.00m/s
7.測定の正確さ:読書の± 1% +範囲の1%
8.風速の感受性:0.15m/sよりよくして下さい
9.温度の調査:範囲0 | + 50 ℃;正確さの± 0.5の℃
10.モードを運転すること:国内サーボ モーター+ガイド シャフト。
11.制御方式:計算機制御。
12。データを集めて下さい:価値および風速の価値に動力を与えて下さい。
13。データ処理:平均風速、空気容積、エネルギー効率の価値およびエネルギー効率の評価の自動計算。
14。データ記憶および参照機能。
天井に付いている扇風機テスト主義および方法:
1. 最初に、天井に付いている扇風機を天井に付いている扇風機の持ち上がるコラムを通して取付け、ファン・ブレードの平面からの1500mmの下で風力計装置を整理して下さい。
2. テスト条件を満たすためにテスト部屋の温度を調節して下さい(20 ° C)は1hのためのファンを動かした後、テストを始め。
3. テストする前に、実験室が外的な気流によって影響されないことを保障するために実験室を去るように空気入口および出口、ドアおよび窓および関連した人員閉めることもまた必要です。それからオペレータは風力計変数を集め始めるように風力計を動かします。風力計装置は1分あたり90°によって回転ドライブ フレームの行為の下にデータ(風速、速度、等)を集め、記録するために回ります。(すべての風力計でテストされる風速≥9m/分のデータは有効なデータです)。
実験室はテスト測定の本管変動の影響を減らすことができる調整された電源が装備されています。ファン力の電圧流れは0.5レベルの力メートル測定されます。
