CISPR22は放出セリウム30MHz~6GHzの周波数範囲EMIの放出試験制度を行ないました

CISPR22は放出セリウム30MHz~6GHzの周波数範囲EMIの放出試験制度を行ないました

標準及び節:

CISPR11/GB4824:産業の、科学的なおよび医学の（主義の）無線周波数装置および同じような装置–無線周波数の妨害の特徴–測定の限界そして方法
CISPR 12:板受信機を離れたの保護のための測定の車、ボートおよび内部燃焼のエンジン ラジオの妨害の特徴限界および方法
CISPR13/GB13837:音およびテレビの放送受信機および準装置–無線の妨害の特徴–測定の限界そして方法
CISPR14-1/GB4343.1:電磁適合性。家庭用電化製品、電気用具および同じような器具-パート1のための条件:放出
CISPR15/GB17743:電気照明および同じような装置の無線の妨害の特徴の測定の限界そして方法
CISPR22/GB9254:情報技術装置–無線の妨害の特徴–測定の限界そして方法

サンプルおよび制限:

産業の、科学的なおよび医学の（主義の）無線周波数装置; 車、ボートおよび内燃機関; 音およびテレビの放送受信機および準装置; 電気照明; 情報技術装置;等.

適用:

EUTが正常な労働条件の下で電力線および信号/管理線を通して周囲の環境に干渉を行なうかどうか測定することを使用します。従って干渉信号が余りに大きければ、全体の電力網の力の質に影響を与えま、他の電化製品の正常運営と干渉します。実際のテストの間に、テスト チャートはパワーのの間にテスト受信機のRFの投入口に影響を与え、傷つけるかもしれない強く一時的な信号を発生させるかもしれません。従って州信号のための一時的な脈拍の振幅制限器を抑制するためにAMNと受信機の間でラインを置くことを、一般に要求します。被験者の流れが余りにも大きかったり（例えば、400Aより大きい）またはAMNを使用して測定するにはことができなければCISPR 16-1-2の指定高インピーダンス電圧調査測定を使用できます。

テスト主義:

行なわれた放出試験制度は正常な労働条件の下で電力線、信号の港および制御港を通して周囲の環境に主にEUTの悩みの種を測定します。テスト周波数範囲は主に9つのkHzから30のMHzからです。異なったプロダクトのための悩みの種の限界は異なった標準によって指定されますが、基本的な方法は同じです。

構造:

主要な試験装置:受信機、人工的な力ネットワーク、電圧調査、EMCテスト ソフトウェア
テスト環境:保護された部屋（このシステム、任意、か顧客にそれを準備するべきです含まれていない）

使用環境:

電源:380V ± 10% 50/60Hz
周囲温度:5 °C | +40 °Cは、そこに塵、腐食性のガスの、可燃性および爆発性の目的の高い濃度べきです

技術的な変数:

セリウム テスト周波数範囲	30MHz~6GHz
EUT容量	単相230VAC/16A、三相400VAC/32A、三相400VAC/63A （必要とされる形成される）
主要な試験装置	EMIの受信機、人工的な力ネットワーク、電圧調査、EMCテスト ソフトウェア
テスト環境	保護された部屋
アンプ利益	テストの間に、人工的な力ネットワークの出力ターミナルは0.8m長い3中心適用範囲が広いケーブルの2つの電力線によって接続されてEUTのターミナルからの0.8m。ベンチ トップのEUTの高さは0.8mまたは多くであるように要求され床立つEUTの高さは0.1mまたは多くであるように要求されます。基づかせていた金属板は壁および地面に置かれ、EUTは縦に基づかせていた金属板からの0.4mです。

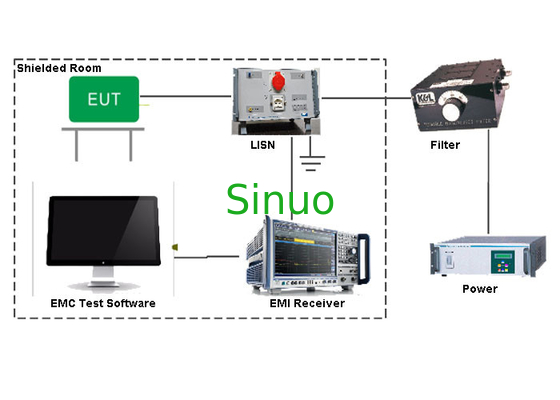

図式的な図表
