CISPR 11 EMCの試験装置EMIの不連続干渉の断続的な干渉のかちりと言う音テスト

CISPR 11EMIの不連続干渉の断続的な干渉のかちりと言う音の試験制度

標準及び節:

CISPR11/GB4824:産業の、科学的なおよび医学の（主義の）無線周波数装置および同じような装置–無線周波数の妨害の特徴–測定の限界そして方法
CISPR14-1/GB4343.1:電磁適合性。家庭用電化製品、電気用具および同じような器具-パート1のための条件:放出

サンプルおよび制限:

電気器具、動力工具、半導体デバイス、electromedical装置、診断X線発生装置、電気おもちゃ、自動放電叉および映画および幻影プロジェクター、時限かプログラム制御とのすべてを使用して調整装置

適用:

切換えの今発生する断続的な妨害はCISPR 14-1の標準に従って正常な動作条件のそれより大いに大きく、測定されます、CISPR 11は、断続的な干渉（別名かちりと言う音）測定されるべきです。

テスト主義:

かちりと言う音は参照します:200以下氏の連続的な干渉および前の干渉からの少なくとも200氏の後の干渉の正当な持続期間を超過する干渉。2つの間隔は連続的な干渉の手当のレベルに関連しています。かちりと言う音は複数の脈拍を含むかもしれません。

構造:

主要な試験装置:かちりと言う音の音響分析器（かかちりと言う音の音の分析の受信機）、手動電源ネットワーク、EMCテスト ソフトウェア、等。
テスト環境:保護された部屋（このシステム、任意、か顧客にそれを準備するべきです含まれていない）。

使用環境:

電源:380V ± 10% 50/60Hz
周囲温度:5 °C | +40 °Cは、そこに塵、腐食性のガスの、可燃性および爆発性の目的の高い濃度べきです

技術的な変数:

主要な試験装置	かちりと言う音の音響分析器（かかちりと言う音の音の分析の受信機）、手動電源ネットワーク、EMCテスト ソフトウェア、等。
テスト環境	電磁石の保護された部屋
かちりと言う音の頻度	それはかちりと言う音の危険度を定めるかちりと言う音率N （1分のかちりと言う音の数）によって表現されます。より大きいN、より近い連続的な干渉、および広さの限界Lqはべきです連続的な干渉の限界Lと等しいです。Nより小さく、損傷より小さい、広さのLgは限界べきですリラックスします。
規準の判断	EUTによって発生するかちりと言う音は「上部四分位数方法」に従って断固としたなべきである帽子ある修飾されるかどうか、広さがかちりと言う音の限界Lgを超過する観察の時間、EUTの間に記録されるかちりと言う音の音のあれば1/4以上修飾されないと判断されます。

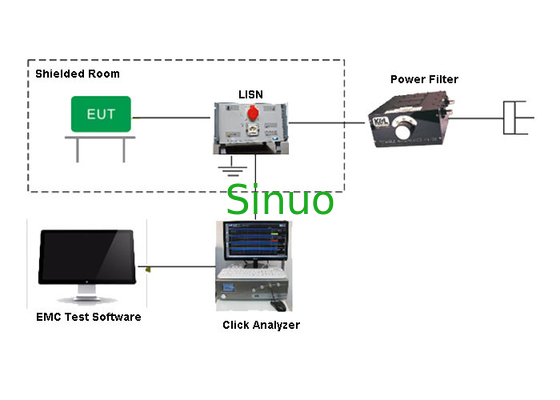

図式的な図表
