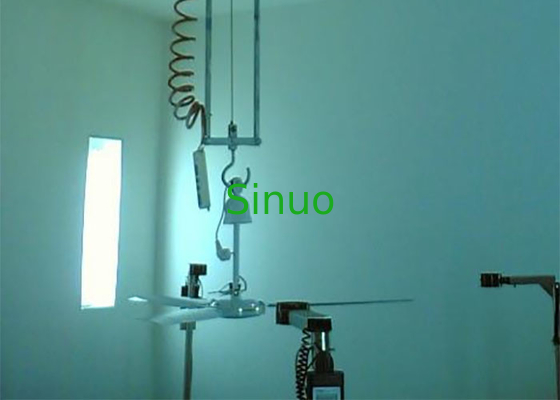

コンピューター制御電気循環ファンのエネルギー効率の実験室IEC 60879

IEC 60879のエネルギー効率の電気循環ファンのためのコンピューター制御テスト ラボ

概観:

この試験制度はIEC 60879で規定される実験室の条件に従って電気循環ファンおよび調整装置のCorrの1986年の1992年の性能および構造なされ、天井に付いている扇風機のテスト要件を満たします。

エネルギー効率の試験制度はコンピュータによって制御されます、システムは各円の各テスト・ポイントそして平均空気容積およびポイント空気容積の空気容積の価値を表示自動的に試験結果およびプロセス カーブを発生させ、印刷できます。最低の計算機構成は250Gハード ディスク、17インチLCDおよび2G記憶が含まれています。

システムはIECの標準に従って操作を厳しく行ないます、すなわち平均空気容積を達成するための2分以内の空気容積の累積的な脈拍数を集めます。

標準:

次の標準に従って設計することができます:

► IEC 60879 1986年のCorr 1992年か最新バージョン

►他の標準

タイプのUUT:

天井に付いている扇風機

技術的な条件:

1. このシステムはIEC 60879で規定される空気容積の測定の条件を満たします。それにオートメーションのレベルの設計で適度のような多くの特徴が、高く、便利な作動中および耐久力のあるあり、軸受けおよび反振動能力があります。

2. 試験範囲:天井に付いている扇風機。

3. コンピュータによって制御されて、システムは各テスト・ポイントの空気容積の価値を（を含む位置、遅れ時間1minおよびテストの時間2min）表示できましたり3分毎に各円の一般におよび平均空気容積およびポイント空気容積および自動的に試験結果およびプロセス カーブを発生させ、印刷できます。最低の計算機構成は250Gハード ディスク、17インチLCDおよび2G記憶が含まれています。

4. 気流速度は試験板の4つの半分の斜めセクションで測定され、対角線の中心からの40mmから80mmの増分によって（刃の中心を通る垂直線で）およびそれから各側面に次第に動くために測定されます。測定は9 m/min.の下で計算された平均速度の低下まで停止します。あらゆるリングの平均速度はリングの平均半径に4つの半分の斜めセクションの読書の平均です。

5. ファンおよび風力計の基盤の固定わくは普遍的で調節可能なコンソールが装備され、設置高さは必須の範囲の内で便利に調節されます。

6. ベーン、ベーン100mmの直径のためのTesto435-2タイプ風力計。

7. システムは電圧、流れ（本当の有効な価値）および力を測定できる多数機能電気計器が装備されています。

8. 試験板および構造（実験室の外的な壁そして内部壁の次元）の次元

   実験室（外のり寸法）の外的な壁の次元:L 6m * W 5m * H 5m

   実験室（内のり寸法）の内部壁の次元:L 4.5m * W 4.5m * H3m

システム構造:
