試験室内材質: | ステンレス鋼 | 内法: | 1000 x1000 x1000mm |
---|---|---|---|
コントロール: | PLC+Touch スクリーン | IP コード: | IPX1 IPX2 IPX3 IPX4 |
ハイライト: | IEC の試験装置,防水試験装置 |

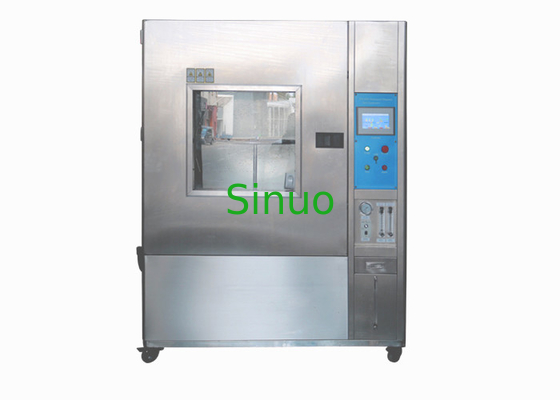

IEC 60529 IPX1~IPX4 1mの³防水テスト部屋統合された水進入試験装置
概観:
適用背景:自然な水(雨、海水、河川水、等)損傷プロダクトおよび材料。損傷により予測不可能な経済的な損失を、主に含んでいます雨によって引き起こされる短絡による火に容易に壊れている電気プロダクトのための腐食、特に衰退、変形、強さ減少、膨張、型、等を毎年引き起こします。従って、特定のプロダクトまたは材料のためのIPコード テストは必要な主プロシージャです。
アプリケーション領域:屋外の照明、家庭用電化製品、自動車部品および他の電子および電気プロダクト。
装置機能:装置は模倣された気候条件の下でおよび他の関連の特性をテストするのため物理的な電子および電気プロダクト、ランプ、電気キャビネット、電装品、自動車、オートバイおよび部品および部品です。テストの後で、プロダクトの性能が条件を満たすかどうかプロダクトの設計、改善、証明および工場点検を促進することを、判断します。
規格準拠:IEC 60529:エンクロージャ(IPコード)によって提供される保護の2013度。
装置の特徴:
1. それはIPX1、IPX2、IPX3およびIPX4防水水平なテストのために適しています。
2つは良質の鋼板から、貝、美しく、耐久成っています。
3. 滴り板、内部の部屋、回転盤および他の渡る部品はSUS304ステンレス鋼のすべて作りました長い時間の使用のための錆を保障しないためにです。
4. 滴りタンクは設計されている真空および高錆のステンレス製の構造とあります;ノズルの接触の位置はスプレー ノズルを取付けるために便利である真鍮の円錐形の設計を採用します。
5. ノズルの詰を防ぐために給水のパイプラインは水の不純物をろ過できるフィルターが装備されています。
6. 圧縮された空気乾燥機能を使うと、テストが完了した後汚れる延長された水を避け、ピンホールを妨げるために、滴りタンクの過剰水は取除くことができます。(ノート:圧縮空気の供給を提供するユーザーのニーズ)。
7. 回転盤はIPX1標準によって必要な1つのrev/minの速度にタッチ画面でステップ・モータを、速度置くことができます達することができます使用し点滴注入のIPX2テストは4つの位置の2.5分別に自動的に完了することができます。
8. パワー アウトレットはプログラムによって作り付けこの部屋、標本の電源-入/切の時間制御することができますです:電源遮断の(0-999min)、力(0-999min)、電源遮断の(0-999min)。
9. 防水LEDの照明はテスト部屋に取付けられ、部屋の中のテストの観察を促進するドアに大きい観察窓があります。
10. 装置は水、ユーザーをリサイクルするための水漕と専門の防水テスト部屋を造る必要はありません来ます。自動的に水入口を制御し、高低の水位警報監視の機能がある効果的にポンプが乾燥した水不足が傷つけられた原因になることを防ぐべき水漕に浮遊物弁があります。
11. 中心制御部品は7インチのタッチ画面+三菱または松下電器産業PLCを採用します;電装品はLGおよびOmronのような輸入された決め付けられた物を採用します;配線プロセスは国際規格の条件に合致します、電気板のレイアウトは適度です、配線はしっかりして、印は明確です。
12. 自己開発するIPX防水水平なテスト操作インターフェイス、オペレータは直接標準的な条件によって対応するIPコード テストを自動的に処理するためにタッチ画面の相対的な防水レベルを選びます操作は簡単、人間化される。
13. 「遠隔操作」機能は任意です:ユーザーは変数を置くことができましたり、電話およびコンピュータの明確なデータそして他の行為始まりましたり、停止します。(対応する付加的なソフトウェアを要求します)。
14. 装置の基盤は容易な動きおよび固定のための4つの移動可能なブレーキ足車が装備されています。
技術的な変数:
部屋 | |
内部の部屋 | 1000mm*1000mm*1000mm |
外の部屋 | 1500mm*1400mm*1900mm |
回転盤 | |
回転速度 | 調節可能な1つの~5のrpm |
回転盤の直径 | 200mmか400mm (任意) |
回転盤の高さ | 200mmのそれは調節可能です |
IPX1/2 | |
点滴注入の穴 | φ0.4 mm |
IPX1のIPX2点滴注入の速度(水流) |
1 +0.5 0mm/min (IPX1) 3 +0.5 0mm/min (IPX2) |
点滴注入区域 | 800X800 mm (カスタマイズすることができます) |
点滴注入の高さ | 120のmm |
IPX3/4 | |
振動の管 | R200 mmかR400 mm (任意) |
振動の管の振動の角度の範囲 | ±60° (IPX3)、およそ±180° (IPX4) |
針の穴 | φ0 .4 mm |
振動の速度 | IPX3:15times/min;IPX4:5times/min |
穴間の間隔 | 50のmm |
各穴の水流 | 0.07 L /min +5% |
スプレー圧力 | 80-150Kpa |
ノズルの穴 |
Ф0.5mmの121の穴 中心の1つの穴 30°の12の穴の1側近グループは投げます 15°の24の穴の4つの外の円は投げます |
